4.7. Ремонтные схемы

В программе реализована возможность моделировать нормативные возмущения:

  • единичные ремонтные схемы. Если при выводе в ремонт элемента сети необходимо смоделировать дополнительные изменения сети, то это действие указывается в поле repair_scheme. В двойной ремонтной схеме также будут учитываться действия, описанные в поле repair_scheme каждого элемента;

  • двойные ремонтные схемы. Для моделирования двойной ремонтной схемы, отличающейся от двух единичных ремонтных схем соответствующих элементов в поле double_repair_scheme указываются одинаковые номера действий в таблице automation. При этом поле repair_scheme игнорируется;

  • дополнительные отключения (в случае если при отключении элемента сети необходимо смоделировать дополнительное действие). Это может быть полезно, например, при отключении АТ на подстанции со схемой РУ мостик с выключателем со стороны АТ, для отключения выключателя в мостике. Описывается в поле disable_scheme.

В полях repair_scheme, double_repair_scheme и disable_scheme таблиц узлы, генераторы и ветви через запятую указываются номера (номера_действий.номер_ступени), соответствующие номерам в таблице automation (хранится в шаблоне режим.rg2).

С одним номером действий и ступени может быть несколько строк в таблице.

Например, в таблице ветви:


Таблица automation:

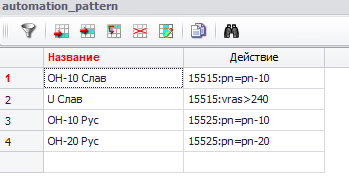

Действия и условия, которые многократно упоминаются, можно записать в таблице automation_pattern (хранится в шаблоне режим.rg2), и ссылаться на них из таблицы automation используя их название.


Если в конце условия поставить «», то действие будет выполняться пока условие истина, например, 15:vras>100.

Таблицы automation и automation_pattern можно открыть в меню RastrWin3: Открыть –> Автоматика. Если такое меню отсутствует значит, не загружается файл «мои формы rg2.fm».

Задание на изменение схем и таблицы automation, automation_pattern можно заполнить в одном файле и импортировать во все РМ.

Если в полях disable_scheme, repair_scheme и double_repair_scheme указано значение "-", элемент не может выполнять соответствующую роль в комбинации.

Если в поле name таблицы automation значение "-", то к названию СРС не будет добавляться описание этого действия.
