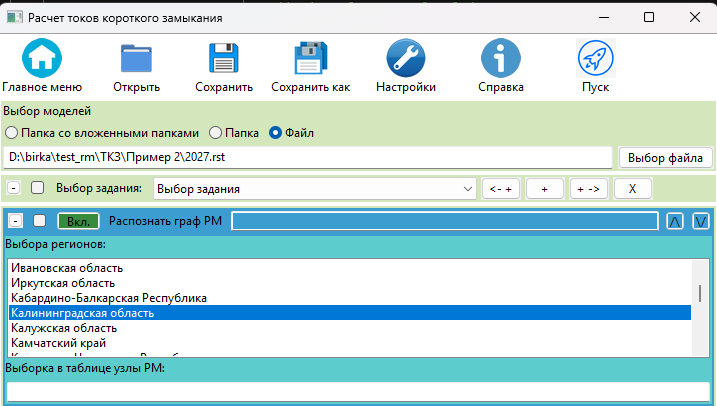

Распознать граф РМ

Данная опция позволяет для моделей rst выбрать узлы для расчёта ТКЗ.

Поля панели — как в модуле изменения РМ: Распознать граф РМ — поля панели.

Внимание!

Нельзя задавать выборку по полю sel. Используйте другие поля (например, npa).

Выбранным узлам присваивается номер района.

В полях dname и dname_short заполняется диспетчерское наименование (если удаётся определить).

На графику можно вывести любое из этих значений.

Распознанные узлы отмечаются (sel=1).

Также в РМ вносятся следующие изменения:

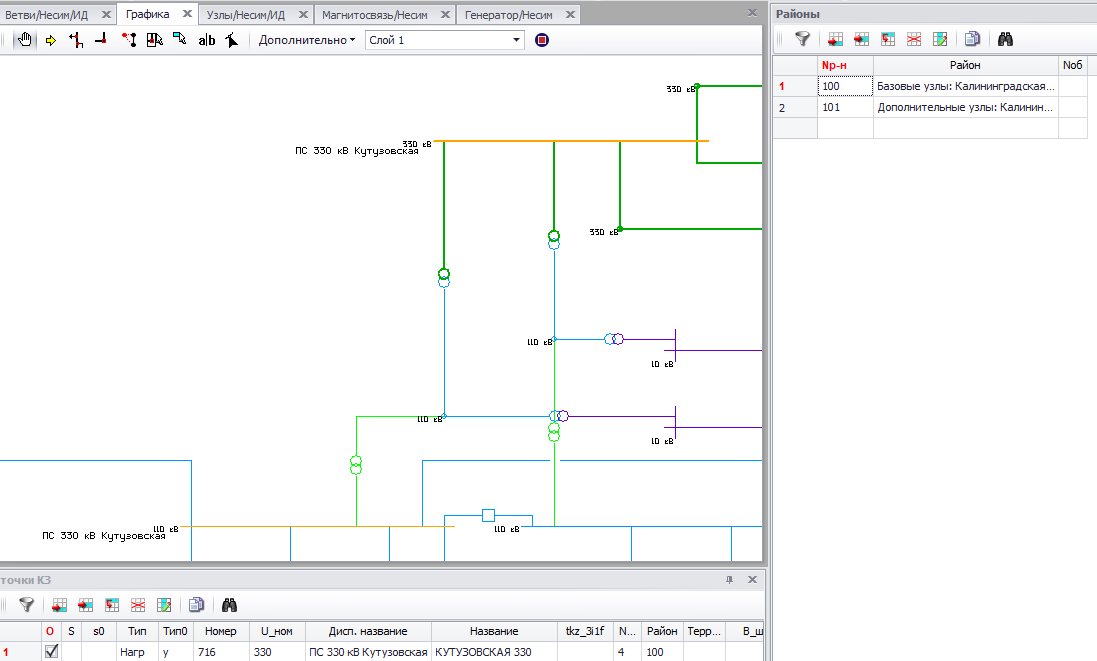

• в таблицу районы добавляются строки:
• Район 1. Узлы с максимальным ТКЗ на каждом напряжении объектов (для проверки по ТКЗ на шинах). Данный район следует использовать для выборки узлов для расчёта максимального ТКЗ на шинах энергообъектов.

• Район 2. Прочие узлы объектов. Данный район следует использовать если нужно посчитать ТКЗ во всех присоединениях энергообъектов (выборка na=1 | na=2).

• в таблицу территории (area2) добавляется строка с номером 1 и именем Узлы для отображения ТКЗ на графике. В территорию 1 (npa=1) попадают те же узлы, что отнесены к району 1.

• исправление ktr ветвей: если ЛЭП (tip=0) распознаётся как трансформатор, то ktr данной ветви меняется на 1; для визуализации данные ветви отмечены (sel=1)

• исправление номинальных напряжений в узлах

• в нагрузочные группы добавляются найденные группы узлов

Для наглядного отображения узлов, относящихся к территории 1 или к району 1, 2 см. Отображение ТКЗ на графике

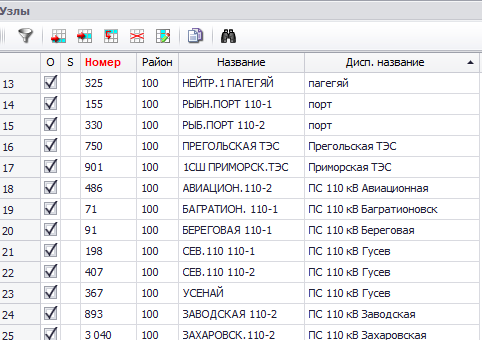

После работы панели следует проверить корректность присвоения номера района, территории и ktr ветвей (отмеченные узлы и ветви), а также в таблице узлы — присвоенные наименования (сопоставить поля name и dname)
