панель Оборудование: добавить ссылки на РМ

Панель находит в РМ узлы, к которым относится оборудование из таблицы Excel, и заполняет колонку ny — подготовка к проверке оборудования.

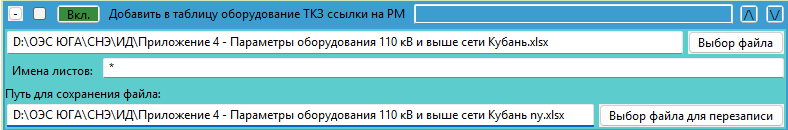

Панель добавления ссылок на оборудование

Поля панели

  • Книги Excel с перечнем оборудования и их листы — как на панели Изменение РМ (в формате excel).
  • Выборка узлов РМ — узлы, среди которых ищется оборудование (по умолчанию na=1): выборка RastrWin3 или перечень номеров узлов через , или ;. Пустое поле — все узлы.
  • Путь для сохранения файла — куда сохранить результат. Если не указан, файл сохраняется рядом с исходным с добавлением к имени « привязка к РМ». При нескольких книгах путь не указывается: каждая книга сохраняется рядом с исходной.
  • ИИ помощник — см. ниже.

Таблица с оборудованием

Для привязки оборудования в таблице Excel должна быть заполнена колонка с названием name, содержащая название объекта (станции или подстанции), где установлено оборудование, и номинальное напряжение (если на объекте несколько классов напряжения). Название подстанции записывается в формате: ПС 220 кВ Картопья, ПС Картопья и т.д. — главное, чтобы содержалось ключевое слово (в данном случае Картопья).

Если в таблице с оборудованием добавить колонку с именем района (na) и территории (npa), то при поиске узлов в РМ будет учитываться принадлежность к району или территории. В колонках указывается номер (или номера через запятую) района или территории из РМ.

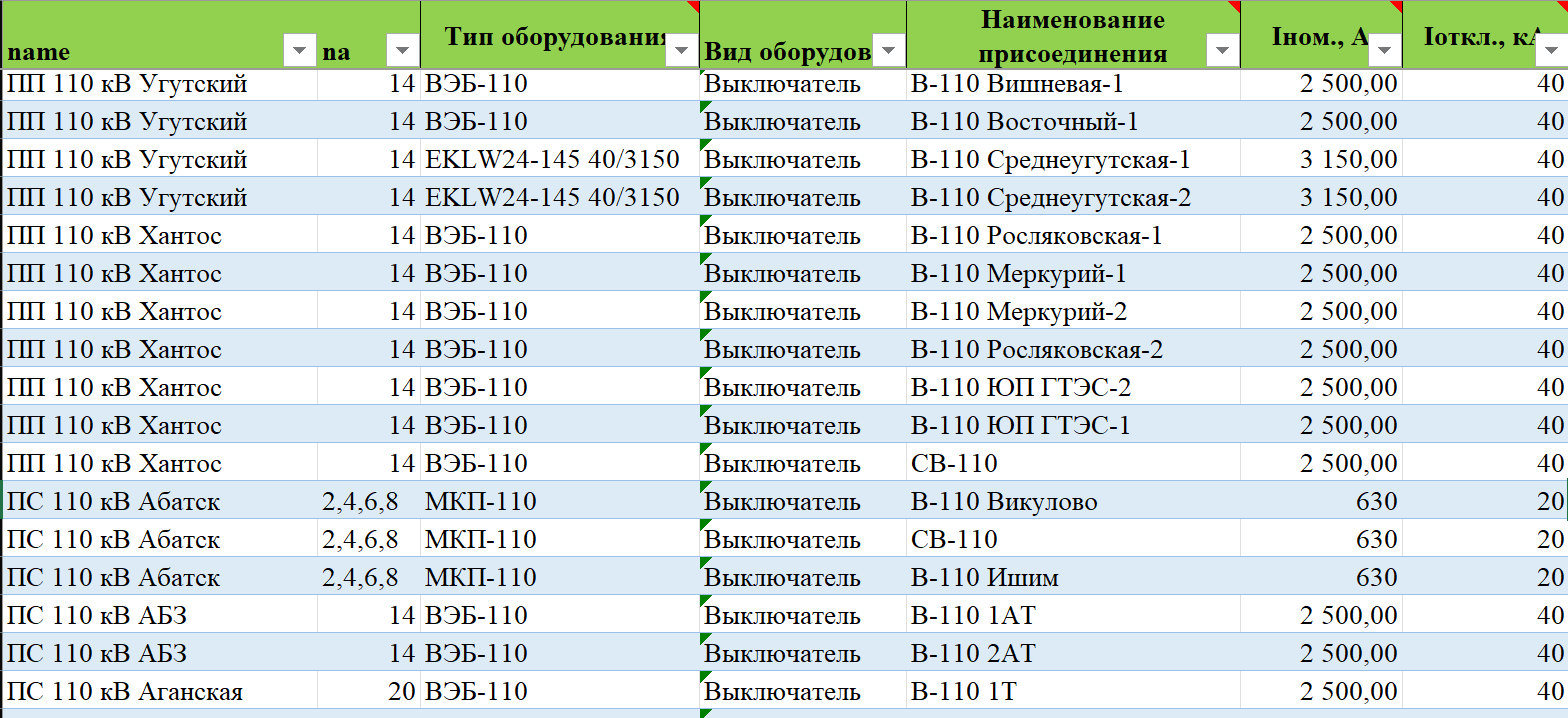

Колонки района и территории в таблице оборудования

Если колонка Uном., кВ отсутствует (не заполнена), то она будет заполнена из анализа колонок Тип оборудования и Наименование присоединения. В случае неудачи поиск узла в РМ для данного оборудования не выполняется.

ИИ помощник

Если опция активна, перед стандартным алгоритмом сопоставления выполняется запрос к AI-модели через сервер birtech.ru.

Оборудование группируется по номинальному напряжению, для каждой группы AI-модель получает список названий оборудования и список узлов РМ с тем же напряжением, после чего возвращает наиболее подходящие соответствия. Это позволяет точнее сопоставлять названия с учётом сокращений (ПС, ТЭЦ, ГЭС, РП и т.д.) и вариаций написания.

Оборудование, которое AI-модель не сопоставила (или при ошибке соединения), обрабатывается стандартным алгоритмом (нечёткое сравнение строк).

Запросы и ответы AI записываются в файл logs/ai_proxy.log.

Результат

В колонке ny добавляются значения, которые удалось заполнить из РМ. Также добавляются колонки Название узла в РМ и Точность. В колонке Точность в процентах указывается соответствие имени узла РМ и значения, заполненного в поле name. Заполнение поля следует проверить, особенно строки с низким значением точности.

Если в задании указано брать РМ из папки, то значения берутся из первой загруженной РМ.

Результат привязки оборудования к РМ
