панель Вывод данных из таблицы РМ

Панель собирает данные из таблицы RastrWin3 всех выбранных РМ в одну таблицу Excel и базу данных SQLite и строит по ним сводную таблицу.

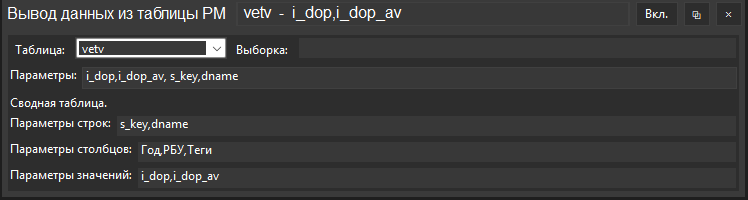

Панель «Вывод данных из таблицы РМ»

Поля панели

  • Таблица — таблица RastrWin3, например node. При выборе таблицы sechen, area, area2, darea или Generator из списка остальные поля заполняются готовым набором (например, для sechen — переток и МДП сечений по годам и режимам).
  • Выборка — строки таблицы, например ns>0. Пустое поле — все строки.
  • Параметры — выводимые поля через запятую. Ключевые поля таблицы добавляются автоматически.

Примечание

Для таблицы sechen в РМ должен быть загружен файл сечений .sch — панелью Загрузка файлов формата RastrWin3 или автозагрузкой.

Сводная таблица:

  • Параметры строк и Параметры столбцов — поля любого типа. Кроме полей таблицы, можно использовать признаки РМ: Год, РБУ (сезон и максимум/минимум нагрузки), Теги, Сезон, Макс/мин, Имя файла.
  • Параметры значений — только числовые поля.

Результат

  • Книга Excel Данные из таблицы Print_<N>_<таблица>.xlsx (N — номер панели в задании) с исходными данными и сводной таблицей.
  • База данных Данные.db в подпапке Данные папки результатов — таблица с теми же данными.

Файл .db открывается программой DB Browser for SQLite или SQLiteStudio: в них можно просматривать данные и строить выборки SQL-запросами.

Для однократного вывода нескольких параметров удобна также команда print панели Изменение РМ.
