Настройки

Окно «Настройки»

Открывается кнопкой ⚙ внизу боковой панели модуля или из палитры команд (Ctrl+Shift+P).

Слева — дерево вкладок и поле Поиск настроек...: по введённому тексту в дереве остаются вкладки с подходящими настройками; выбранная в дереве настройка получает курсор, а её поле коротко подсвечивается. Кнопки внизу окна: OK — сохранить и закрыть, Применить — сохранить без закрытия, Отмена — закрыть без сохранения. Esc очищает поиск, а при пустом поиске закрывает окно, как Отмена.

Точка ● слева от настройки — её значение отличается от значения по умолчанию; значение по умолчанию — во всплывающей подсказке точки. Вернуть его — клик по точке или ПКМ по подписи или полю → Сбросить по умолчанию; все настройки вкладки — кнопка Сбросить по умолчанию весь раздел внизу вкладки. Сброс меняет значения в окне, сохраняются они по OK или Применить.

Настройки хранятся в файле settings.yaml в папке программы и действуют для всех заданий.

Общие

Настройка	Назначение
Путь к Inkscape.exe (для формирования рисунков)	Нужен для рисунков РМ без графического интерфейса RastrWin3
Тема цвета интерфейса	Светлая, Темная или Цветная. Выбранная тема применяется сразу ко всем окнам; без OK или Применить при закрытии окна возвращается прежняя
Максимальное количество процессоров	Сколько РМ рассчитывается параллельно. 0 — по числу ядер процессора. Каждый следующий процесс запускается, только если свободно не менее 1 ГБ оперативной памяти
Уровень логирования	Подробность журнала logs\main.log: DEBUG — подробно, для разбора проблем; INFO — обычный ход расчёта; WARNING, ERROR — только предупреждения и ошибки. Ошибки всегда пишутся в logs\error.log
Снова спрашивать подтверждения (N)	Кнопка. Возвращает вопросы, отмеченные флажком Больше не спрашивать (например, «Остановить выполнение задания?»); N — сколько их отмечено

РМ

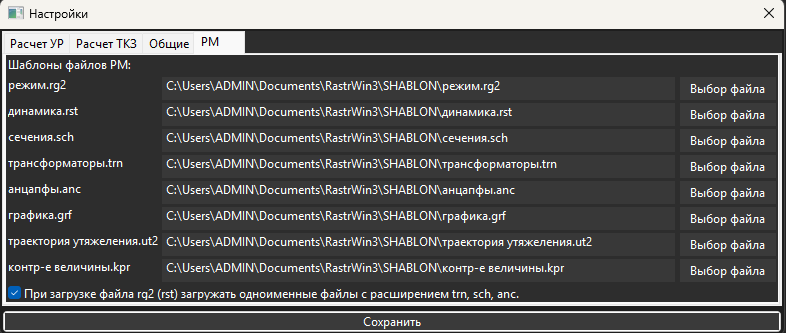

• Шаблоны файлов РМ — пути к шаблонам RastrWin3 (режим.rg2, динамика.rst, сечения.sch, трансформаторы.trn, анцапфы.anc, графика.grf, траектория утяжеления.ut2, контр-е величины.kpr). Задаются автоматически при первом запуске.
• Кнопка Настроить шаблоны — добавить в шаблоны поля, необходимые Бирке (см. Настройка шаблона rg2).

Расчёт УР

Номер первой комбинации, АВР, фиксируемые нарушения, пороги их фиксации, коэффициенты допустимых напряжений и оформление результатов. Описание — Настройка программы (УР).

Расчёт СУ

Критерии ограничений, утяжеление, коэффициенты запаса, точность определения ограничений и оформление таблицы СУ. Описание — Настройка программы (СУ).

Расчёт ТКЗ

Расчёт

• Однофазное КЗ считается в сетях выше, кВ — сети с заземлённой нейтралью. В узле с Uном не выше порога ток однофазного КЗ не рассчитывается, в сводных вместо него — «-». От 0 до 1000, по умолчанию 70.
• Расчётная продолжительность тока КЗ tоткл. — время отключения КЗ (с) для классов напряжения 35, 110, 150, 220, 330 и 500 кВ. Применяется, если в РМ не заполнено поле T_kz. По умолчанию 0,1 с. Для промежуточного напряжения берётся значение ближайшего большего класса, ниже 35 кВ — значение для 35 кВ, выше 500 кВ — для 500 кВ.

Проверка оборудования (описание)

• tтер. норм, если в таблице не задано, с — время термической стойкости при пустой колонке tтер. норм, сек.. Влияет на проверку, только если время отключения КЗ не меньше его. От 0,1 до 10, по умолчанию 3.
• Пустой Iтер. норм — проверять термическую стойкость по Iоткл. — включено (по умолчанию): у строки без Iтер. норм термическая стойкость проверяется по Iоткл.; выключено — не проверяется.

Сводные таблицы

• Разделить сводные таблицы с оборудованием по видам — каждый вид оборудования выводится в отдельную таблицу.
• Знаков после запятой: Токи КЗ, кА (по умолчанию 1), Постоянная времени Ta, с (4), Тепловые импульсы Втерм, кА²·с (1). От 0 до 6. Время отключения всегда с тремя знаками.

Распознать граф РМ

Параметры сопоставления узлов РМ с энергообъектами справочника (панели Распознать граф РМ и Создать графику для РМ):

Настройка	Назначение	По умолчанию
Мин. совпадение имени объекта, %	Минимальное совпадение названия объекта в РМ и в справочнике. Меньше значение — больше найденных объектов, но выше риск ложного сопоставления	65
Отклонение Uном для режима (rg2), кВ	Допустимая разница номинального напряжения в РМ rg2 и в справочнике	30
Отклонение Uном для ТКЗ (rst), кВ	То же для РМ rst	100

Первый запуск

При первом запуске программы (если в папке программы нет файла settings.yaml) она предлагает скопировать из папки help файлы:

• в папку \Documents\RastrWin3\workspace:
  • birka_rg2.xml
  • birka_tkz_rst.xml
  • birka_rg2_static.xml
• в папку \Documents\RastrWin3\form:
  • birka_form_rg2.fm
  • birka_form_rst.fm
• в папку \Documents\RastrWin3\macro:
  • birka_toolbar.html
  • birka_toolbar.rbs
  • birka изменение шаблона rst.rbs
  • birka изменение шаблона rg2.rbs
  • birka_размер окна графики.rbs
  • birka_получить_выделенные_элементы_в_виде_строки.rbs
  • birka_снять_отметку_узлов_ветвей_генераторов.rbs

В окне с вопросом перечислены только файлы, которых в этих папках нет или которые отличаются от файлов программы (такие помечены «заменить»). Если все файлы уже на месте и совпадают, окно не показывается.

Также при первом запуске в настройках автоматически задаётся путь к шаблонам.

Если папки Documents\RastrWin3 нет (RastrWin3 не установлен или ни разу не запускался), файлы не копируются — программа сообщит об этом. Запустите RastrWin3 один раз и скопируйте файлы вручную из папки help программы в указанные папки.

Настройка шаблона rg2 в RastrWin3

Для работы программы необходимо добавить в шаблоны RastrWin3 дополнительные поля. Шаблон режим.rg2 содержит таблицу сечений, поэтому изменения затрагивают и шаблон сечения.sch — оба сохраняются одновременно.

Способ 1. Автоматически (рекомендуется)

Бирка сама добавляет нужные поля в шаблоны и сохраняет их.

• При первом запуске программа предлагает настроить шаблоны — достаточно согласиться. Пути к шаблонам определяются автоматически (а если шаблоны были перемещены или удалены — переопределяются при каждом запуске).
• В любой момент: откройте Настройки → вкладка РМ → кнопка Настроить шаблоны. В открывшемся окне отметьте, какие шаблоны изменить (режим.rg2 + сечения.sch и/или динамика.rst) и нажмите Изменить.

Пути к шаблонам берутся из настроек (вкладка РМ, раздел Шаблоны файлов РМ). Для изменения шаблонов запускается RastrWin3, поэтому ПК RastrWin3 должен быть установлен.

Способ 2. Вручную (через макрос)

1. В RastrWin3 запустите макрос birka изменение шаблона rg2.rbs из папки \Documents\RastrWin3\macro.
2. Сохраните шаблоны: меню Файлы → Сохранить шаблон, в открывшемся окне выберите режим.rg2 и сечения.sch.

Настройка шаблона rst в RastrWin3

Нужна для работы с файлами формата rst и расчёта токов КЗ. Выполняется аналогично настройке шаблона rg2: автоматически (шаблон динамика.rst в окне Настроить шаблоны) или макросом birka изменение шаблона rst.rbs.

Настройка рабочего пространства в RastrWin3

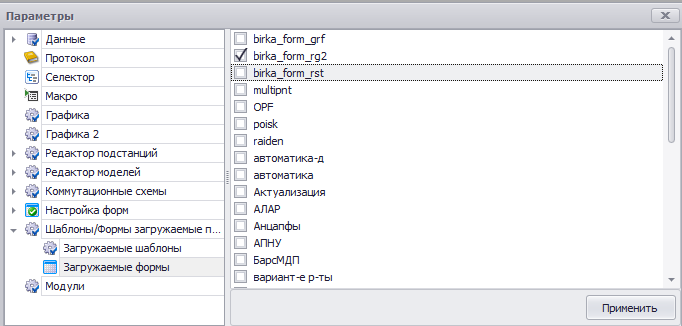

1. Откройте меню Файлы → Настройка Программы → Параметры.
2. В открывшемся окне перейдите в: Шаблоны/Формы загружаемые при старте → Загружаемые формы
3. Поставьте галочку напротив birka_form_rg2.fm
4. Нажмите Применить
5. Перезапустите программу RastrWin3

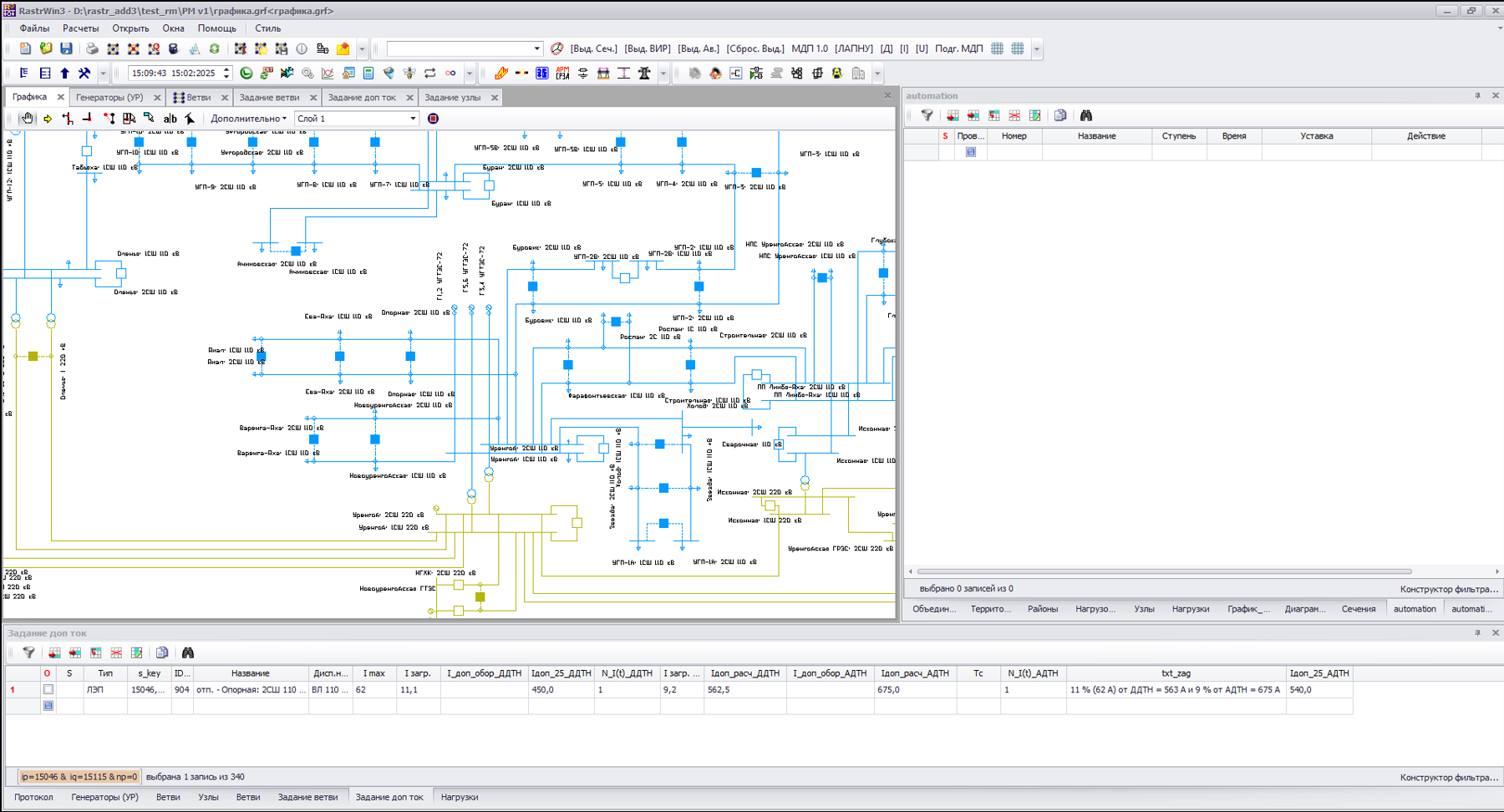

Загрузка рабочего пространства RastrWin3

После настройки шаблонов и форм откройте рабочее пространство RastrWin3: меню Окно → Загрузить область.
