панель Сравнение РМ

Панель находит различия в значениях указанных полей между выбранными РМ — например, какие узлы отключены не во всех моделях.

Поля панели

• Сводная информация о файлах в Excel — дополнительно создать книгу с числом элементов в каждой РМ.

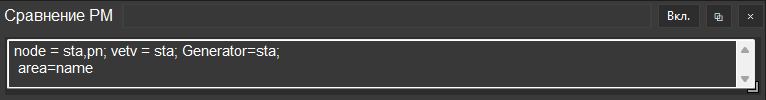

• Поле задания — таблицы и сравниваемые поля в формате таблица = поле1,поле2; таблица = поле. По умолчанию:

node = sta,pn; vetv = sta; Generator=sta; area=name

Нужно заполнить поле задания или отметить чекбокс — иначе панель подсвечивается как ошибочная.

Результат

[N] Сравнение РМ.xlsx (N — номер панели в задании):

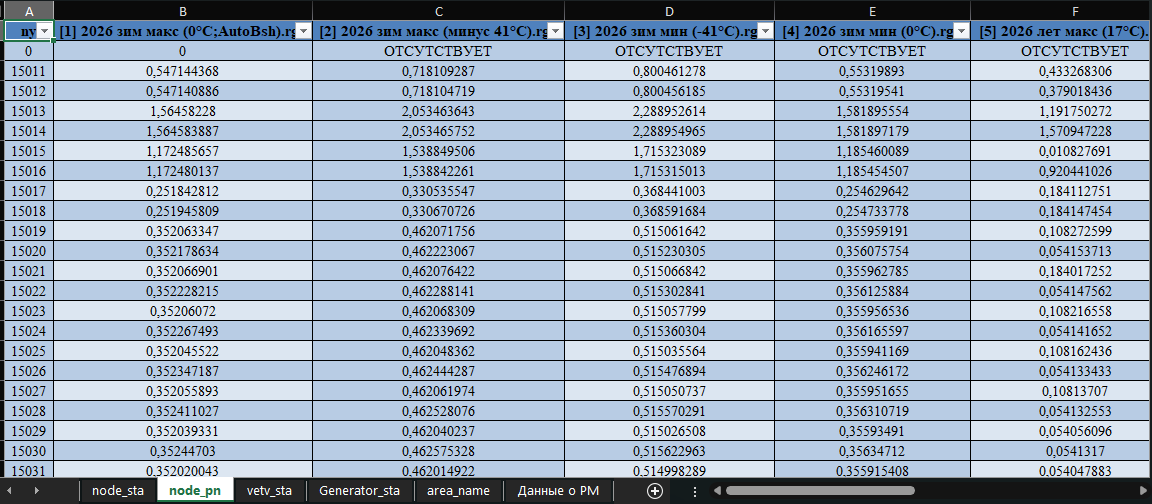

• по листу на каждое поле (например, node_sta): строки — элементы (ключ таблицы), столбцы — РМ, на пересечении — значение поля. В лист попадают только элементы, у которых значение отличается хотя бы в одной РМ; отсутствие элемента в РМ отмечается ОТСУТСТВУЕТ. Если поле совпадает во всех РМ, лист не создаётся;
• лист Данные о РМ — число строк каждой сравниваемой таблицы в каждой РМ.

[N] Информация о РМ.xlsx (при отмеченном чекбоксе) — лист Количество элементов: число узлов, ветвей, генераторов, нагрузок, районов, территорий, объединений, нагрузочных групп, реакторов и шунтирующих устройств в каждой РМ.
