Модуль Расчёт статической устойчивости

Модуль предназначен для расчёта статической устойчивости энергосистемы методом утяжеления режима в RastrWin3. Для заданного контролируемого сечения программа:

  • определяет предельный переток по статической устойчивости;
  • фиксирует ограничения по допустимой токовой загрузке и напряжению;
  • рассчитывает максимально допустимый переток (МДП) с учётом коэффициентов запаса и амплитуды нерегулярных колебаний;
  • выполняет расчёты для нормальных, ремонтных и послеаварийных схем;
  • формирует таблицу СУ, рисунки и пояснительную записку.

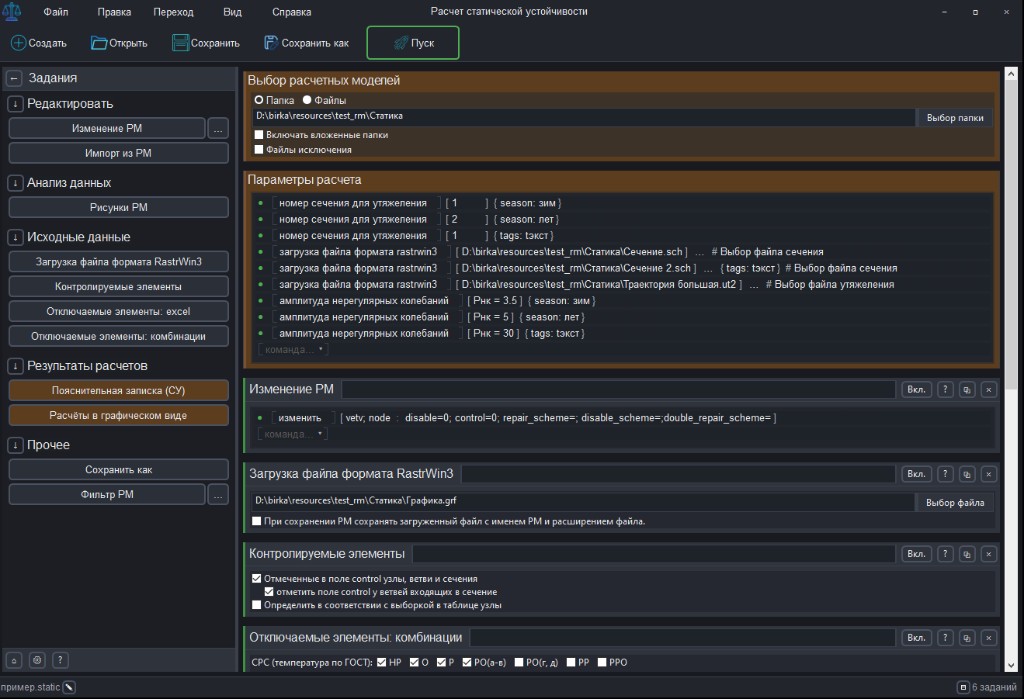

Общий вид модуля «Расчёт статической устойчивости»

Перед началом работы

Для расчёта необходимы:

  • расчётные модели;
  • файл сечений *.sch;
  • файл траектории утяжеления *.ut2;
  • номер контролируемого сечения;
  • амплитуда нерегулярных колебаний ΔPнк;
  • панель выбора отключаемых элементов.

Подробные требования приведены в разделе Подготовка РМ.

Общий порядок работы

  1. Подготовьте РМ, файл сечений и траекторию утяжеления.
  2. Проверьте параметры на вкладке настроек Расчёт СУ.
  3. Заполните закреплённую панель Параметры расчета.
  4. Выберите контролируемые и отключаемые элементы.
  5. При необходимости добавьте панели для рисунков и пояснительной записки.
  6. Запустите расчёт и проверьте сформированную таблицу СУ.
