Функционал интерфейса¶

При наведении курсора на элементы интерфейса отображаются всплывающие подсказки.

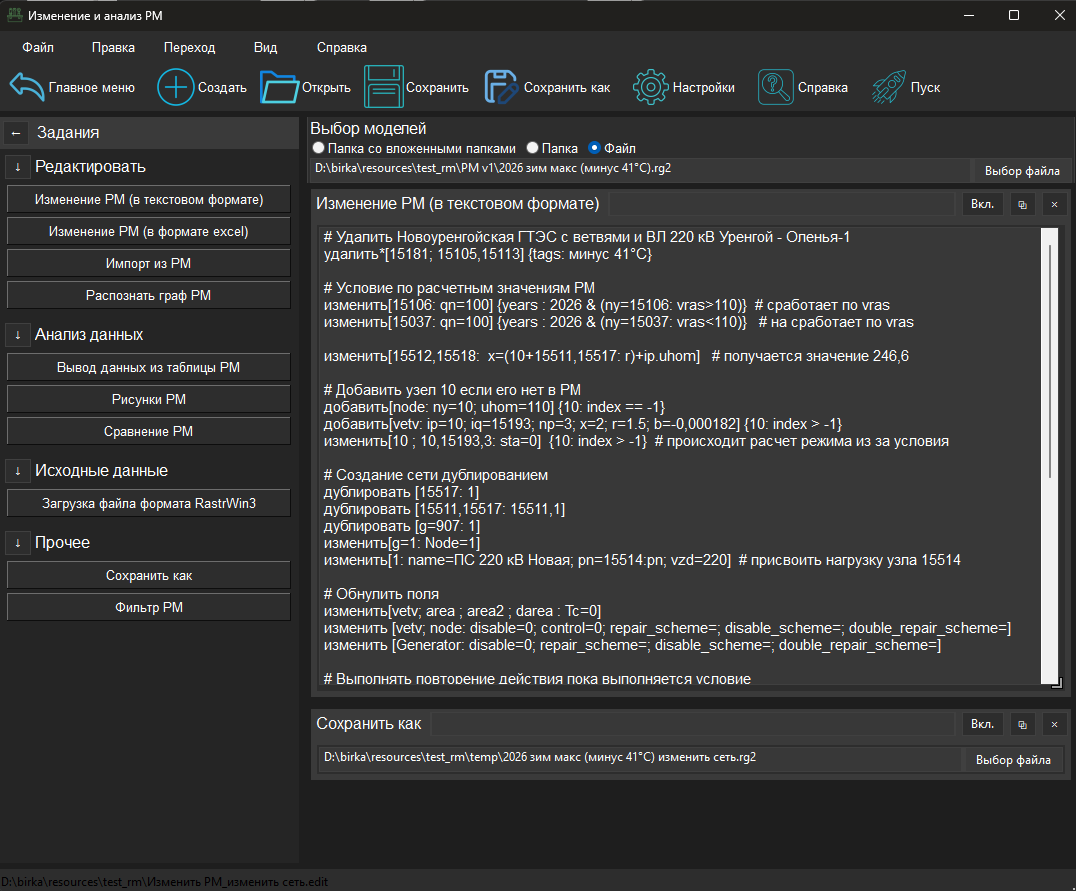

Окно программы¶

Все модули открываются в одном окне. Над рабочей областью — вкладки модулей: Изменение и анализ РМ, Расчет установившихся режимов, Расчет статической устойчивости, Расчет ТКЗ, Прочее. Щелчок по вкладке открывает модуль; то же — клавиши Ctrl+E, Ctrl+U, Ctrl+G, Ctrl+K, Ctrl+P или меню Переход. В подсказке вкладки — что делает модуль и клавиша перехода. В узком окне названия вкладок сокращаются многоточием.

Вкладка открытого модуля подсвечена, её название — крупнее и жирным.
При запуске программы открывается модуль последнего открытого задания.
Задание каждого модуля сохраняется при переходе в другой модуль: вкладки не закрываются, пока открыта программа.
Звёздочка * перед названием вкладки — в задании модуля есть несохранённые изменения.
Синяя точка у названия — в модуле идёт расчёт. Переходить в другие модули во время расчёта можно, расчёт продолжается. Когда расчёт закончится, точка станет зелёной, а в открытом модуле появится уведомление Расчёт завершён с кнопкой Перейти. Зелёная точка исчезает, когда открываете этот модуль. Новый расчёт в другом модуле можно запустить после окончания текущего.
Файл задания любого модуля можно перетащить в окно — откроется его модуль с этим заданием (модуль выбирается по расширению файла, см. Файлы заданий).
Меню Справка → О программе — версия программы и сведения о лицензии.

Окно модуля¶

Панель инструментов — значки Отменить и Повторить, кнопки Новое задание, Открыть, Сохранить, Сохранить как и Запуск.
Боковая панель Задания (слева) — список панелей заданий модуля, сгруппированный по категориям. Внизу — кнопки настроек и справки.
Рабочая область — поле названия расчёта, закреплённая панель Выбор расчётных моделей (см. Выбор РМ) и добавленные панели заданий. В модуле Расчет статической устойчивости закреплена также панель Параметры расчёта.
Название расчёта — поле в самом верху рабочей области, без заголовка (в пустом поле видна подсказка Название расчёта). Оно дописывается через пробел к имени папки с результатами: по умолчанию папка называется по дате и времени запуска (tkz\2026-10-07 15_40_51.15), с названием До ввода — tkz\2026-10-07 15_40_51.15 До ввода. Символы, недопустимые в имени папки (\ / | : ? < > * "), отбрасываются, длина — до 50 символов. Название сохраняется в файл задания.
Уведомления — в правом нижнем углу рабочей области на несколько секунд появляется плашка: Сохранено, Восстановлено из автосохранения, Панель «…» удалена с кнопкой Отменить. Пока курсор над плашкой, она не исчезает; закрыть сразу — кнопка ×. Прошедшие уведомления — под колокольчиком справа в подвале: синяя точка на нём — появились новые, щелчок открывает список последних уведомлений со временем. Щелчок по строке с действием (Отменить, Перейти, Открыть папку) открывает модуль, где появилось уведомление, и выполняет действие.
Подвал — имя файла задания, кнопки Журнал и ИИ помощник (показать или скрыть журнал расчётов и ИИ помощника), число ошибок (красным) и предупреждений Внимание (оранжевым), кнопки свернуть/развернуть все панели, число панелей, ссылка на сайт birtech.ru и колокольчик уведомлений.

Файлы заданий¶

Набор панелей с заполненными полями — задание — сохраняется в файл. Расширение файла соответствует модулю:

Расширение	Модуль
`.edit`	Изменение и анализ РМ
`.calc`	Расчёт установившихся режимов
`.static`	Расчёт статической устойчивости
`.tkz`	Расчёт ТКЗ
`.other`	Прочее

Меню Файл:

Новое задание, Открыть, Сохранить, Сохранить как — работа с файлом задания;
Последние задания — недавно открытые файлы модуля; первым пунктом — автосохранение;
Тестовые задания — готовые примеры заданий модуля.

Задание автоматически сохраняется раз в минуту во временный файл. Если работа программы прервалась без сохранения задания, при следующем открытии модуля над рабочей областью появится строка «Найдено несохранённое задание от …» с кнопками Восстановить и Удалить. То же задание можно открыть через Файл → Последние задания → Автосохранение. При закрытии окна с несохранёнными изменениями программа предложит их сохранить.

Команда Правка → Отменить (Ctrl+Z) отменяет действия с панелями (добавление, удаление, перемещение, дублирование) и правку полей; в меню указано, какое действие будет отменено, например «Отменить: удаление панели «Изменение РМ»». То же делают значки Отменить и Повторить слева на панели инструментов: подсказка при наведении показывает, какое действие будет отменено или повторено, а когда отменять нечего, значок серый. Правка поля становится отдельным шагом отмены, когда курсор переходит в другое поле. Пока курсор в поле, Ctrl+Z сначала отменяет ввод в этом поле.

Запуск и результаты¶

Кнопка Запуск (Ctrl+R) выполняет включённые панели задания сверху вниз. Повторное нажатие (Ctrl+R) останавливает выполнение.

Поля панелей проверяются сразу при вводе: поле с ошибкой обводится красной рамкой, а под ним красным пишется причина — например, «Обязательное поле» или «Файл не найден». Если при запуске ошибки остались, окно перечисляет их и предлагает Исправить (расчёт не начинается) или Запустить всё равно — на случай, если проверка ошиблась. Поля с предупреждением Внимание (оранжевые) запуск не останавливают.

Результаты сохраняются в папку с РМ, в подпапку модуля (edit, calc, static, tkz), а в ней — в папку с датой и временем запуска. В подпапке Данные лежат база данных расчёта и копия файла задания.

Если во время расчёта вы работали в другой программе, по окончании появится уведомление Windows с итогом и временем расчёта (щелчок по нему открывает Бирку на этом модуле), а кнопка Бирки на панели задач замигает.

По окончании расчёта внизу окна открывается журнал расчётов (Ctrl+J, меню Вид или значок ⬓ справа в строке меню окна — показать или скрыть; пока журнал открыт, нижняя часть значка залита; высоту меняет полоска над журналом). Слева — последние 30 расчётов модуля, в том числе из прошлых запусков программы (новые сверху; у расчётов не сегодняшнего дня перед временем стоит дата): значок ✔ — выполнен, ✖ — прерван ошибкой, ■ — остановлен; цвет — были ли ошибки или предупреждения. Посередине — итоги выбранного расчёта:

примечание к итогам и папка с результатами со ссылкой Открыть папку;
папки, куда расчёт сохранил файлы вне папки результатов: РМ панели Сохранить как, файлы заданий модуля Прочее, результаты заданий пакетного запуска — у каждой своя ссылка Открыть папку;
путь к файлу задания расчёта: если задание было сохранено и не менялось перед запуском — к этому файлу, иначе — к копии задания в подпапке Данные папки результатов;
затраченное время, начало и окончание расчёта, в среднем на один расчётный файл;
число расчётных файлов;
в расчёте нормативных возмущений — сколько режимов рассчитано и сколько из них не сошлось (если в настройках включено «Режим не моделируется»);
в расчёте статической устойчивости — число сечений и утяжелений, сколько утяжелений не сошлось и сколько пропущено;
в ТКЗ — число точек КЗ (если результаты пишутся в базу: сводные таблицы, технические требования, проверка оборудования);
с фильтром комбинаций — сколько их прошло фильтр и сколько отсеяно.

Справа — сообщения расчёта (ошибки, предупреждения, информация) с числом сообщений у каждого раздела. Списки над ними оставляют только одну категорию или только сообщения, полученные при расчёте выбранной РМ.

Кнопки над журналом действуют на выбранный расчёт:

Копировать — итоги, папку и все сообщения в буфер обмена (тот же текст записывается в журнал программы main.log);
Загрузить задание — открыть в окне файл задания этого расчёта (путь к нему — в итогах). Копия из подпапки Данные открывается как несохранённое задание: Сохранить спросит имя файла и не перезапишет копию в папке результатов;
Подробности ошибки (если расчёт прерван ошибкой) — подробная информация для разбора и отчёта разработчику;
Спросить ИИ (если расчёт прерван ошибкой или в его сообщениях есть ошибки) — отправить ошибку в чат ИИ помощника: он объяснит причину и подскажет, что исправить в задании или исходных данных;
Создать архив с данными — собрать ZIP для техподдержки. В архив входит задание этого расчёта (сохранять его не нужно) и файлы, отмеченные флажком. Окно показывает файлы по группам и их размер:
- Расчётные модели — все .rg2 и .rst источника, кроме папок calc и исключений, с одноимёнными .sch, .trn, .anc, .grf;
- Файлы панелей — файлы, указанные в панелях (Excel и др.), кроме путей сохранения результатов (в том числе панели Сохранить как);
- Папки панелей — содержимое указанных в панелях папок;
- Журналы расчёта — журналы программы за этот расчёт из подпапки Данные\logs, в том числе error.log с ошибками;
- Результаты расчёта — остальные файлы папки результатов;
- Другие файлы — любые файлы и папки на ваш выбор: кнопки Добавить файлы…, Добавить папку… или перетаскивание в окно. Файл, который уже есть в другой группе, отмечается там.
Флажок у файла включает его в архив; флажок группы отмечает или снимает все её файлы (если отмечена часть, в флажке черта). Щелчок по названию группы сворачивает или разворачивает её. Папки панелей, журналы и результаты по умолчанию не отмечены и свёрнуты. Пути, указанные в задании, но не найденные на диске, перечислены последней группой. По умолчанию архив сохраняется рядом с файлом задания, а если задание расчёта — копия в Данные, то в папке результатов; в архиве Состав архива.txt связывает файлы с исходными путями.

ИИ помощник¶

Справа в окне модуля — чат с ИИ помощником, тем же, что на сайте birtech.ru: он отвечает по руководству пользователя о работе программы, настройках, заданиях и ошибках расчёта. При открытии окна чат скрыт. Показать или скрыть его — Ctrl+I, меню Вид, значок ◨ справа в строке меню окна (рядом со значком журнала; пока чат открыт, правая часть значка залита) или кнопка × в заголовке чата; ширину меняет полоска слева от чата.

Вопрос вводится в поле внизу: Enter или кнопка ↑ под полем — отправить, Shift+Enter — новая строка. Пока ИИ готовит ответ, под перепиской бегает точка и идёт время ожидания; ответ может занять до 10 минут — окно при этом работает, а следующий вопрос можно набирать заранее. Первый вопрос разговора сообщает ИИ версию программы, лицензию и модуль окна, чтобы ответ относился к вашей версии.

Помощнику можно написать и предложение: чего не хватает в программе, что неудобно, где она работает не так. Он передаст его разработчику, а если нужное в программе уже есть — подскажет, где.

Кнопка + под полем ввода прикладывает к вопросу файл:

Задание окна — текущее задание окна, как файл задания;
Текстовый файл… — любой текстовый файл (отчёт, протокол, таблица CSV).

Приложенные файлы видны под полем ввода; щелчок по имени убирает файл. К одному вопросу — не больше пяти файлов. В переписке вместо содержимого файла показано его имя.

ИИ помнит предыдущие сообщения разговора; Новый в заголовке чата начинает разговор заново. Разговоры сохраняются на этом компьютере: История в заголовке чата открывает список последних 30 разговоров, выбранный разговор можно продолжить.

В конце ответа ИИ даёт ссылки на страницы руководства, по которым отвечал; щелчок по ссылке открывает страницу в браузере.

Правая кнопка мыши в переписке копирует выделенный текст, сообщение под курсором или весь разговор; в поле ввода — вырезает, копирует, вставляет и очищает текст.

Ошибку расчёта не нужно переписывать вручную: кнопка Спросить ИИ в журнале расчётов открывает чат и отправляет в него сообщение программы, ошибки расчёта, окончание трассировки и задание этого расчёта вложенным файлом — как файл задания, прикреплённый в чате на сайте.

Примечание

ИИ помощник доступен со стандартной или бессрочной лицензией и в корпоративной сети; в бесплатной версии чат закрыт, а вместо поля ввода — ссылка на получение лицензии. Для работы нужен доступ в интернет к сайту birtech.ru. Число сообщений в день ограничено.

Панели заданий¶

Добавление¶

Клик по кнопке задания в боковой панели Задания — панель добавится в конец рабочей области.
Перетаскивание кнопки задания из боковой панели в рабочую область — панель добавится в указанную позицию.
Поле Найти задание… над списком — оставляет задания, в названии которых есть набранный текст (регистр и «ё»/«е» не важны), совпадение выделено жирным. ↑/↓ — выбор, Enter — добавить выбранное, Esc — очистить поиск.

Рабочая область прокручивается к добавленной панели, её рамка коротко подсвечивается, курсор встаёт в первое поле. То же — после дублирования.

У кнопок Изменение РМ и Фильтр РМ есть кнопка ... — выбор другого формата панели (текстовый, Excel).

Изменение порядка¶

Зажмите ЛКМ на названии панели и перетащите вверх или вниз. Линия‑индикатор покажет место вставки, у курсора — название панели. У верхнего и нижнего края рабочая область прокручивается сама: панель можно перенести в невидимую часть длинного задания. Отпустить панель вне рабочей области — отменить перетаскивание.

Без перетаскивания — ПКМ по заголовку панели → Вверх, Вниз, В начало, В конец, или Alt+↑/Alt+↓, когда курсор в любом поле панели.

Сворачивание и разворачивание¶

Стрелка ▾/▸ слева от названия или двойной клик по названию — свернуть/развернуть одну панель (включая закреплённые Выбор расчётных моделей и Параметры расчёта).
Меню Вид → Свернуть панели задания (Ctrl+-) / Развернуть панели задания (Ctrl+=) — все панели сразу.

Включение и отключение¶

Кнопка Вкл. в заголовке панели. Отключённое задание (кнопка Откл., красный цвет) не выполняется при запуске. При отключении панель сразу сворачивается, при повторном включении — разворачивается.

Дублирование¶

Кнопка ⧉ в заголовке или Ctrl+D, когда курсор в поле панели, — создаёт копию панели с теми же настройками сразу после исходной.

Удаление¶

Кнопка × в заголовке панели или пункт Удалить в меню по ПКМ на заголовке. Отменить — кнопка Отменить в уведомлении или Ctrl+Z.
Delete, когда фокус на элементе панели, кроме текстового поля и списка (в них Delete удаляет текст).

Меню заголовка (ПКМ)¶

ПКМ по заголовку панели: Свернуть/Развернуть, Отключить/Включить, Дублировать, Вверх, Вниз, В начало, В конец, Справка, Удалить. Справа от пункта — его горячая клавиша.

Контекстное меню (ПКМ в текстовом поле)¶

Вставка примеров команд, условий или названий таблиц в место нажатия. Под полем с таким меню — подсказка «ПКМ по полю — вставить готовый пример». Доступно в полях:

Изменение РМ (в текстовом формате) — команды, условия, названия таблиц
Фильтр РМ — условия
Импорт из РМ — условия
Расчёты в графическом виде — параметры DXF
Пояснительная записка — условия

Меню «Справка»¶

Справка (F1) — руководство пользователя на сайте.
Горячие клавиши (Ctrl+/) — окно со списком клавиш модуля. Тот же список виден на пустой рабочей области.
Открыть папку help — примеры, шаблоны и макросы, поставляемые с программой.
Открыть папку RastrWin3/macro — макросы Бирки для RastrWin3 (см. Макросы).
Проверить обновления... — поиск новой версии на сайте. Программа проверяет обновления и автоматически при запуске.
О программе — версия, лицензия, контакты.

Окна сообщений¶

Тип сообщения показан значком и цветом полосы слева: ⓘ — информация, ⚠ — предупреждение, ✖ — ошибка, ? — вопрос. Окно подстраивается по ширине под текст, но не шире 60 % окна программы.

Текст сообщения вместе с заголовком копируется в буфер обмена Ctrl+C или через ПКМ по тексту → Копировать текст — например, чтобы переслать ошибку разработчику.

У повторяющихся вопросов (например, «Остановить выполнение задания?») есть флажок Больше не спрашивать: отмеченный при ответе Да, он отключает вопрос. Вернуть вопросы — кнопка Снова спрашивать подтверждения на вкладке Общие окна настроек.

Палитра команд¶

Поле Команда, панель или настройка… справа от меню в заголовке окна, Ctrl+Shift+P или меню Вид → Палитра команд открывают поверх этого поля одно окно поиска на всё: команды меню, запуск расчёта, последние и тестовые задания, переход в другой модуль, добавление панели (Добавить панель › …), настройка по имени (Настройки › Вкладка › … — откроет окно настроек на нужном поле), Открыть папку результатов после расчёта.

Наберите несколько букв из любых слов названия — регистр и «ё»/«е» не важны, совпадения выделены жирным. ↑/↓ — выбор, Enter — выполнить, Esc — закрыть. Справа от команды — её горячая клавиша.

Горячие клавиши¶

Клавиша	Действие
Ctrl+Shift+P	Палитра команд
Ctrl+N	Создать новое задание
Ctrl+O	Открыть задание
Ctrl+S	Сохранить задание
Ctrl+Shift+S	Сохранить как
Ctrl+R	Запуск / остановка расчёта
Ctrl+Z	Отменить последнее действие
Ctrl+Y	Повторить отменённое действие
Ctrl+E	Перейти в модуль `Изменение и анализ РМ`
Ctrl+U	Перейти в модуль `Расчет установившихся режимов`
Ctrl+G	Перейти в модуль `Расчет статической устойчивости`
Ctrl+K	Перейти в модуль `Расчет ТКЗ`
Ctrl+P	Перейти в модуль `Прочее`
Ctrl+-	Свернуть панели задания
Ctrl+=	Развернуть панели задания
Ctrl+J	Журнал расчётов
Ctrl+I	ИИ помощник
Ctrl+/	Окно «Горячие клавиши»
Alt+↑ / Alt+↓	Переместить панель с курсором вверх / вниз
Ctrl+D	Дублировать панель с курсором
Delete	Удалить панель с фокусом (не в текстовом поле)
F1	Открыть справку
