панель Распознать граф РМ

Панель определяет энергообъекты (ПС, станции, ЛЭП) по топологии РМ и сопоставляет их со справочником энергосистем — для заполнения диспетчерских наименований и групп элементов.

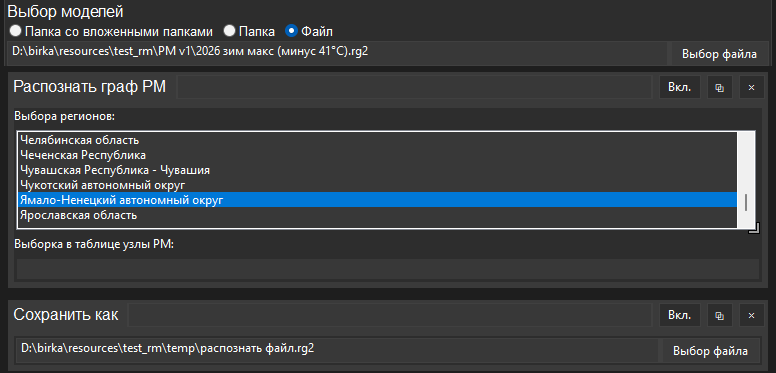

Панель «Распознать граф РМ»

Поля панели

  • Выбрать энергосистемы (регионы) — энергосистемы, справочник которых используется для сопоставления. Если регионы не выбраны, загружаются базовые данные.
  • Фильтр узлов (выборка в таблице node) — узлы для распознавания, например npa=2. Ветви, примыкающие к выбранным узлам, включаются автоматически.
  • ИИ помощник — уточнение названий объектов через сервер birtech.ru (см. ниже).

Точность сопоставления задаётся в настройках, вкладка Распознать граф РМ.

Распознать граф РМ УР .rg2

Внимание!

Нельзя задавать выборку по полю sel. Используйте другие поля (например, npa).

Данная опция для моделей rg2 позволяет:

  • в нагрузочные группы добавляются найденные группы узлов (ЛЭП, ПС, станции)
  • для трёхобмоточных трансформаторов заполнить поле groupid. Исправить ktr с 0 до 1
  • для трансформаторов дополнить название ветвей названием объекта (например, 1АТ исправить на 1АТ Южная)
  • для ЛЭП добавляются номера groupid. Задаётся для ветвей, если к узлу начала или конца примыкающие ветви являются линиями.Ветви, в которые внесены изменения (поля dname, groupid , ktr) отмечаются (sel =1). Со всех остальных элементов отметка снимается

Внимание!

Функция работает с некоторой точностью и требует проверки. Во всех моделях функция работает независимо. Например, значение поля groupid в разных РМ для одних и тех же ветвей будут различаться. Рекомендуется использовать функцию для одной РМ, потом импортировать данные в другие РМ.

Распознать граф РМ ТКЗ .rst

Для РМ ТКЗ .rst описание в разделе Распознать граф РМ ТКЗ.

ИИ помощник

Запросы выполняются через сервер birtech.ru. ИИ помогает:

  • Сопоставлять энергообъекты РМ с энергообъектами CIM модели. Найденное наименование заносится в поля dname и dname_short
  • Формировать диспетчерские наименования объектов (dname) по именам их узлов (если название не совпадает с названием в CIM модели)

Если ИИ недоступен, то используется локальная логика. Результат работы ИИ требует проверки.
