панель Расчёт ТКЗ (таблицы)¶
Панель выполняет расчёт токов КЗ в выбранных узлах и формирует сводные таблицы Excel с результатами (по узлам и/или присоединениям).

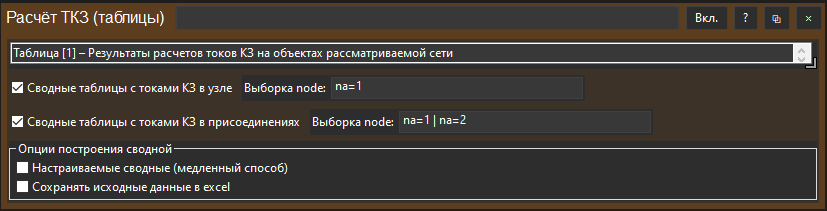

Поля панели¶
- Шаблон названия таблицы — в квадратных скобках номер первой таблицы, текст до и после скобок можно изменить. По умолчанию:

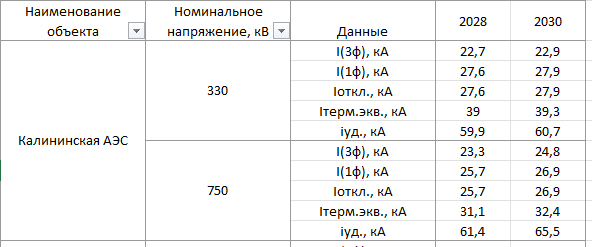

Таблица [1] – Результаты расчётов токов КЗ на шинах объектов рассматриваемой сети. Если выбраны обе таблицы, таблица присоединений получает следующий номер, а к её названию добавляется «(в присоединениях)». - Сводные таблицы c токами КЗ в узле — таблицы токов КЗ на шинах. Справа — Выборка узлов: узлы для расчёта (по умолчанию
na=1— район 1, узлы с максимальным ТКЗ на каждом напряжении объектов). - Сводные таблицы c токами КЗ в присоединениях — таблицы токов КЗ через присоединения. Справа — своя Выборка узлов (по умолчанию

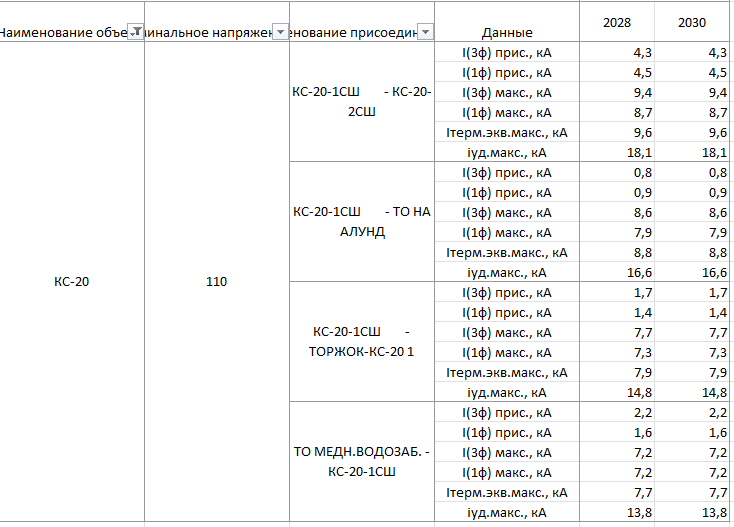

na=1 | na=2). Строка таблицы — узел и наименование присоединения из РМ. Присоединение без наименования подписывается номерами узлов ветви (20–30, с номером параллельности —20–30/1), параллельные цепи с одинаковым наименованием — с номерами в скобках (ВЛ-1 (20–30)). - Опции построения сводной — см. ниже.
Выборка узлов¶
Поле выборки узлов принимает выборку в таблице узлов RastrWin3 (na=1, ny>100 & uhom=110) или перечень номеров узлов через , или ;. Перечень Бирка превращает в выборку по номерам узлов: 675, 677; 680 → (ny=675|ny=677|ny=680).
Так же заполняются поля выборки узлов на панелях Расчёт ТКЗ (рисунки), Расчёт ТКЗ (тех. требований), Проверка оборудования и Оборудование: добавить ссылки на РМ.
Опции построения сводной¶
Блок одинаков для панелей Расчёт ТКЗ (таблицы), Расчёт ТКЗ (тех. требований) и Проверка оборудования:
- Настраиваемые сводные (медленный способ) — создаются сводные таблицы Excel, которые можно перестраивать в Excel. Требуется Microsoft Office, построение занимает больше времени. Такие таблицы не попадают в пояснительную записку — об этом предупреждает надпись под чекбоксом.
- Сохранять исходные данные в excel — дополнительно сохранить в книгу данные, по которым построена сводная.
Результат¶
Расчётные значения ТКЗ записываются в файл Расчетные значения ТКЗ.xlsx в папке результатов:
- расчётные значения для узлов
- расчётные значения для ветвей
Таблицы используются в разделе «Результаты расчётов» пояснительной записки (ТКЗ).
Если в задании есть пояснительная записка, таблицы нумеруются по её разделу, например «Таблица 3.1 – Результаты расчётов токов КЗ …». Книга Excel подписывается теми же номерами: заголовок таблицы на листе и имя файла (Таблицы 3.1 - 3.2 Расчетные значения ТКЗ.xlsx).
