панель Проверка оборудования

Панель для проверки оборудования на соответствие параметрам токов КЗ. Перечень оборудования с номинальными параметрами задаётся в таблице Excel; панель досчитывает токи КЗ для узлов оборудования и сравнивает расчётные значения с номинальными.

Поля панели

• Заголовок документа с таблицами — заголовок приложения Word с таблицами проверки (верхнее поле, подпись — во всплывающей подсказке).
• Шаблон названия таблицы — поле со сдвигом вправо под заголовком: в квадратных скобках номер первой таблицы, {оборудование} заменяется видом оборудования.
• Книги Excel с перечнем оборудования и их листы — как на панели Изменение РМ (в формате excel); оборудование из всех включённых книг попадает в общие таблицы проверки. Ссылка Открыть пример в строке под книгами — пример заполнения Пример ТКЗ (оборудование).xlsx из папки help.
• Блок в рамке под книгами:
  • Выборка узлов — выборка в таблице узлов RastrWin3, например na=1, или перечень номеров узлов через , или ;: в таблицы проверки попадает только оборудование, узел ny которого входит в выборку; ТКЗ рассчитывается и наличие в РМ проверяется тоже только для него. Оборудование с узлом, которого нет в РМ, в выборку не попадает и пропускается без предупреждения — при сомнении в номерах узлов запустите проверку с пустой выборкой. Пусто (по умолчанию) — проверяется всё оборудование из таблицы.
  • Проверка только выключателей по отключающей способности — выполнить только эту проверку.
  • Настраиваемые сводные и Сохранять исходные данные в excel — опции сводной, как на панели Расчёт ТКЗ (таблицы).

Сводные таблицы по видам оборудования разделяются настройкой Разделить сводные таблицы с оборудованием по видам (вкладка Расчёт ТКЗ).

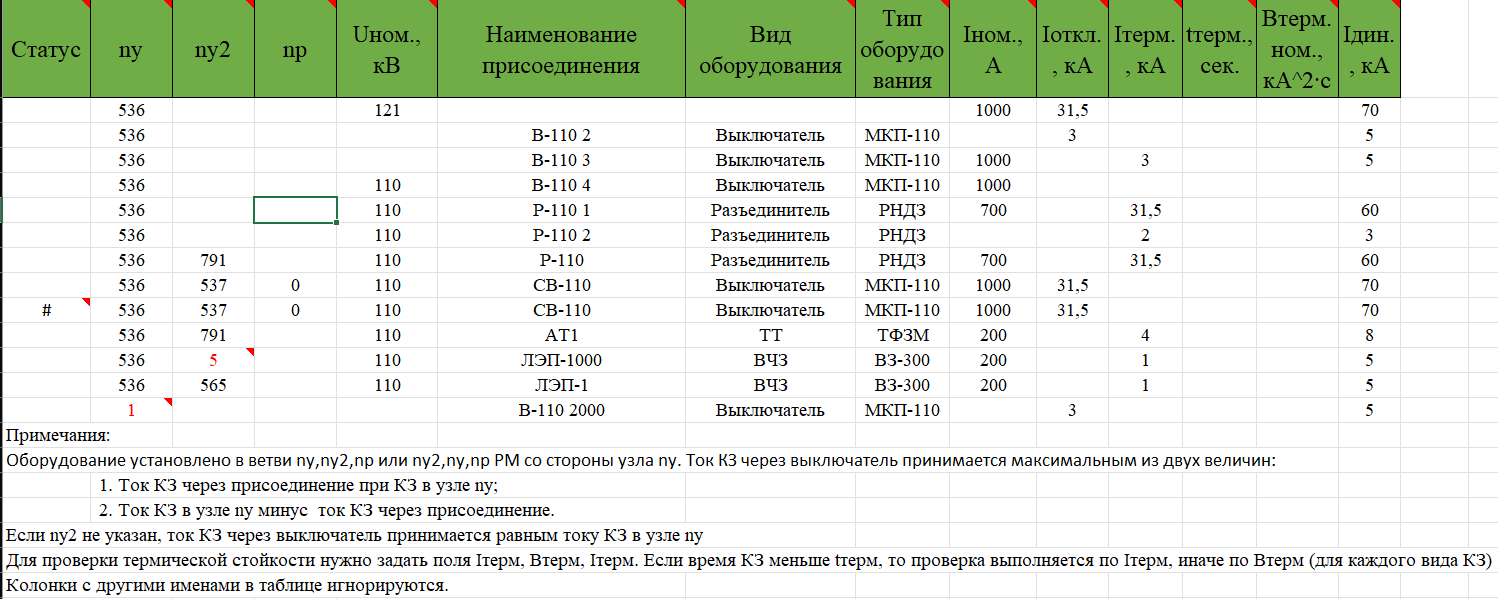

Примечания к таблице

• ny — номер узла с максимальным током КЗ для РУ энергообъекта данного класса напряжения (проверка по ТКЗ на шинах).
• Если оборудование не проходит по ТКЗ на шинах (ny), выполняется проверка по уточнённому месту установки — поле place.
• place — номер узла (если оборудование в узле с меньшим ТКЗ, чем в узле ny) или ключ ветви, в которой установлено оборудование.
• Для оборудования в ветви place задаётся в формате: узел КЗ, противоположенный узел ветви, номер параллельности. Ветвь вводите текстом (формат ячейки «Текстовый» или апостроф перед значением): иначе Excel сохранит 15,20 как число 15,2, ноль в конце номера узла потеряется. Такое значение не разбирается — в журнале расчётов появится предупреждение.
• ТКЗ через присоединение принимается как максимум из двух величин:
• ТКЗ через присоединение при КЗ в узле;
• ТКЗ в узле минус ТКЗ через присоединение.
• Для проверки термической стойкости задайте поля Iтерм, Bтерм, tтерм. Если время КЗ меньше tтерм, проверка выполняется по Iтерм, иначе — по Bтерм (для каждого вида КЗ).
• Колонки с другими именами в таблице игнорируются.

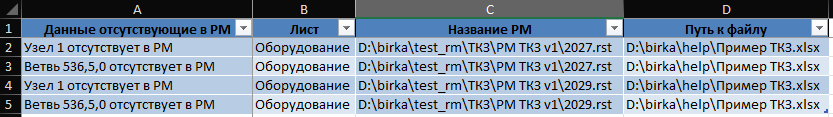

В журнале расчётов выводятся предупреждения:

• узлы и ветви оборудования, отсутствующие в РМ;
• узлы, не рассчитанные ни в одной РМ (отключены), — оборудование на их шинах не проверяется;
• значения параметров, которые не удалось прочитать как число (например, 40 kA латиницей), — проверка по такому параметру не выполняется;
• токи, принятые за амперы и пересчитанные в кА: число больше 120 в Iоткл. и Iтер. и больше 200 в Iдин. делится на 1000 (например, 31500 → 31,5 кА). То же пишется в журнал.

Если не задано tтер., принимается значение из настроек (по умолчанию 3 с), пустой Iтер. по умолчанию заменяется на Iоткл. — см. вкладку «Расчёт ТКЗ».

Логика проверки

Если в таблице с оборудованием задано значение tоткл, сек., то расчётные значения токов и термическую стойкость пересчитывают в соответствии с этим значением.

Проверка на термическую стойкость выполняется по эквивалентному термическому току (Iтерм.экв., кА), если время отключения КЗ (tоткл., сек.) меньше номинального времени протекания тока КЗ для оборудования (tтерм., сек.), иначе — по тепловому импульсу (Bтерм.расч., кА²·с).

Поскольку значения токов КЗ для разных видов несимметрии различны, проверка термической стойкости оборудования выполняется для каждого вида КЗ. Постоянная времени затухания Ta для однофазного КЗ принимается такой же, как для трёхфазного.

Результат проверки записывается в поле Превышение номинальных параметров. Если колонка отсутствует, то всё оборудование в таблице проходит проверку.

Результат

Проверка оборудования на соответствие параметрам токов КЗ записывается в файлы Проверка оборудования ТКЗ узлы.xlsx и Проверка оборудования ТКЗ ветви.xlsx в папке результатов. Для каждого вида оборудования создаётся отдельная вкладка.

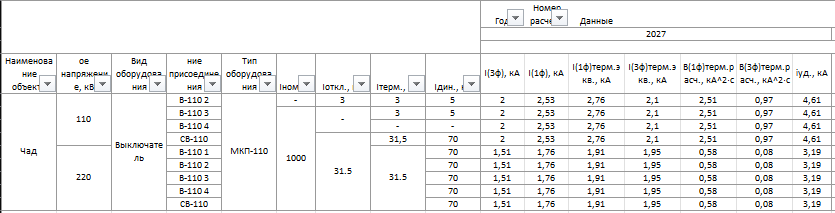

Проверка оборудования по току КЗ на шинах

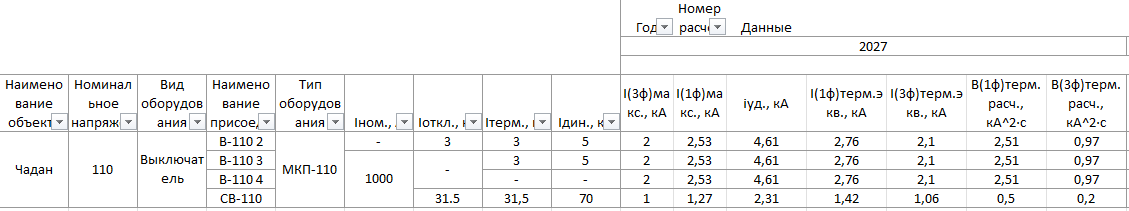

Проверка оборудования по току КЗ в присоединениях
