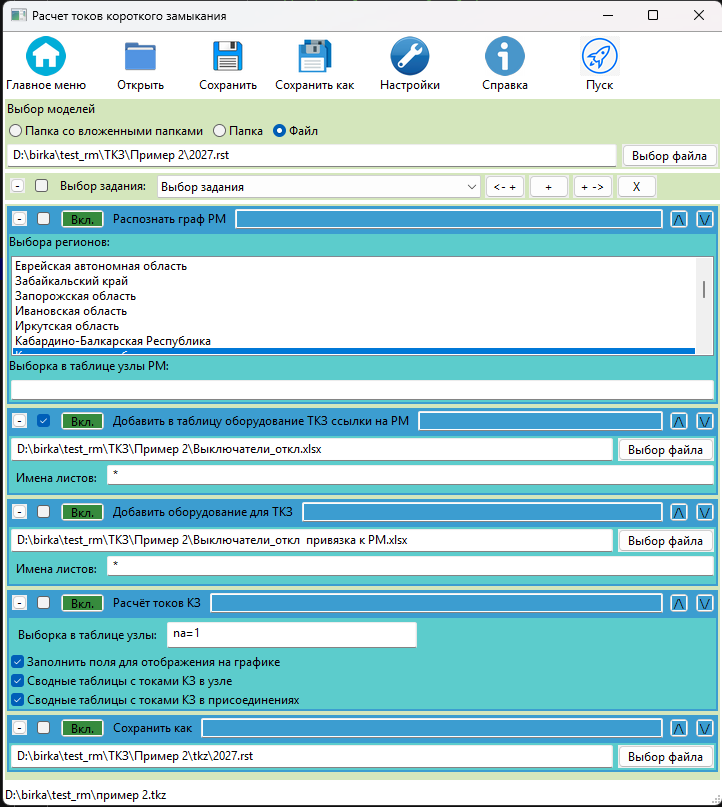

модуль Расчёт ТКЗ

Данный модуль позволяет выполнять расчёт токов КЗ в узлах схемы замещения электрической сети, вывести расчётные значения на графику, сделать сводные таблицы Excel с результатами расчётов (технические требования к оборудованию), сопоставить расчётные данные с номинальными данными установленного оборудования, а также автоматически собрать пояснительную записку в формате Word.

Общие сведения: - Наименование узлов берётся из поля dname. Если не заполнено, то из поля name.

Рекомендации и порядок выполнения расчётов ТКЗ в разделе Порядок расчёта

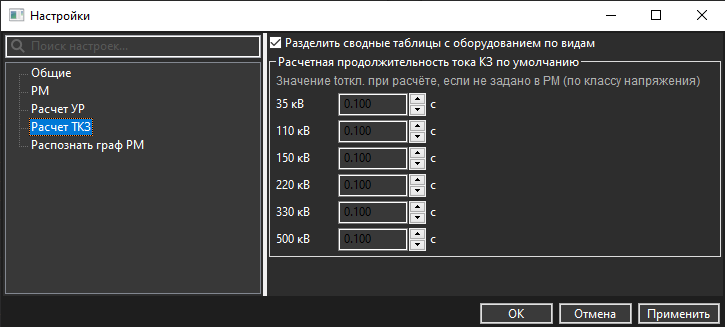

настройки

Страницы раздела

• Исправить номера узлов — согласование номеров между РМ
• Распознать граф РМ (расчёт ТКЗ) — автоподбор узлов под ТКЗ
• Отображение ТКЗ на графике — настройка вывода токов КЗ на графику
• Оборудование: добавить ссылки — ссылки оборудования на РМ
• Порядок расчёта — последовательность расчёта
• Расчёт ТКЗ (рисунки) — расчёт и подготовка РМ для рисунков
• Расчёт ТКЗ (таблицы) — сводные таблицы Excel с результатами
• Расчёт ТКЗ (тех. требований) — максимальные значения для выбора оборудования
• Проверка оборудования — сравнение с номиналами
• Пояснительная записка (ТКЗ) — сборка ПЗ в формате Word
