4.8. Результаты расчётов

Результаты расчётов сохраняются в папку с именем calc, которая находится в папке с расчётными файлами (или рядом с расчётным файлом). Начало названия файлов с результатами расчётов содержит дату и время запуска расчётов.

Среди прочих файлов в папке calc сохраняются файлы с расширением .db в которых содержится информация о проведенных расчётах. Открыть файл можно программой sqlitebrowser (https://sqlitebrowser.org/).

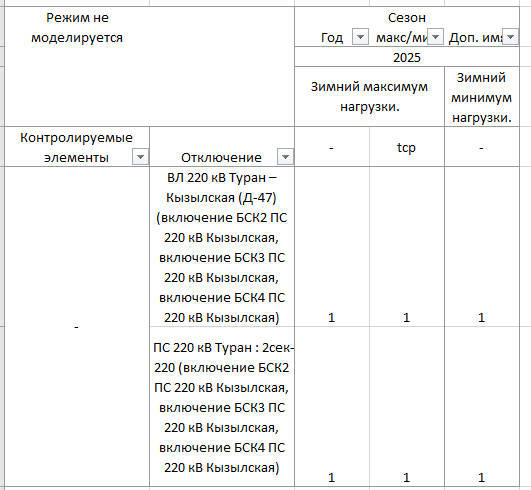

Сводные таблицы с нарушениями

Панель имеет вид:


В настройках выбираются нарушения режима, которые необходимо фиксировать (раздел 4.2).

В результате работы данной опции в папке calc появятся файлы Excel в которых содержатся сводные таблицы с данными о нарушениях (при наличии соответствующих нарушений):

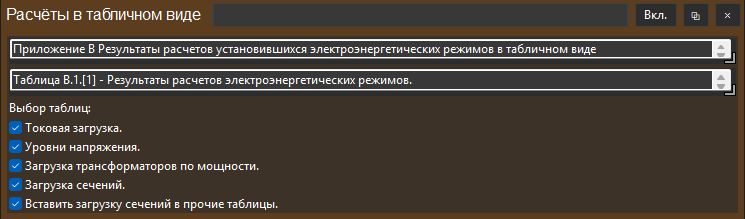

Расчёты в табличном виде


Данная опция позволяет записывать в таблицы значения всех контролируемых элементов при всех рассматриваемых СРС.

Создаются таблицы следующего вида:

  • Токовая загрузка Изображение

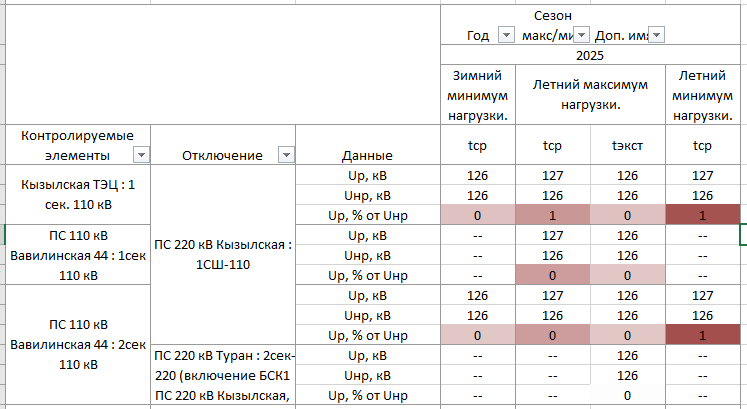

  • Уровни напряжения Изображение

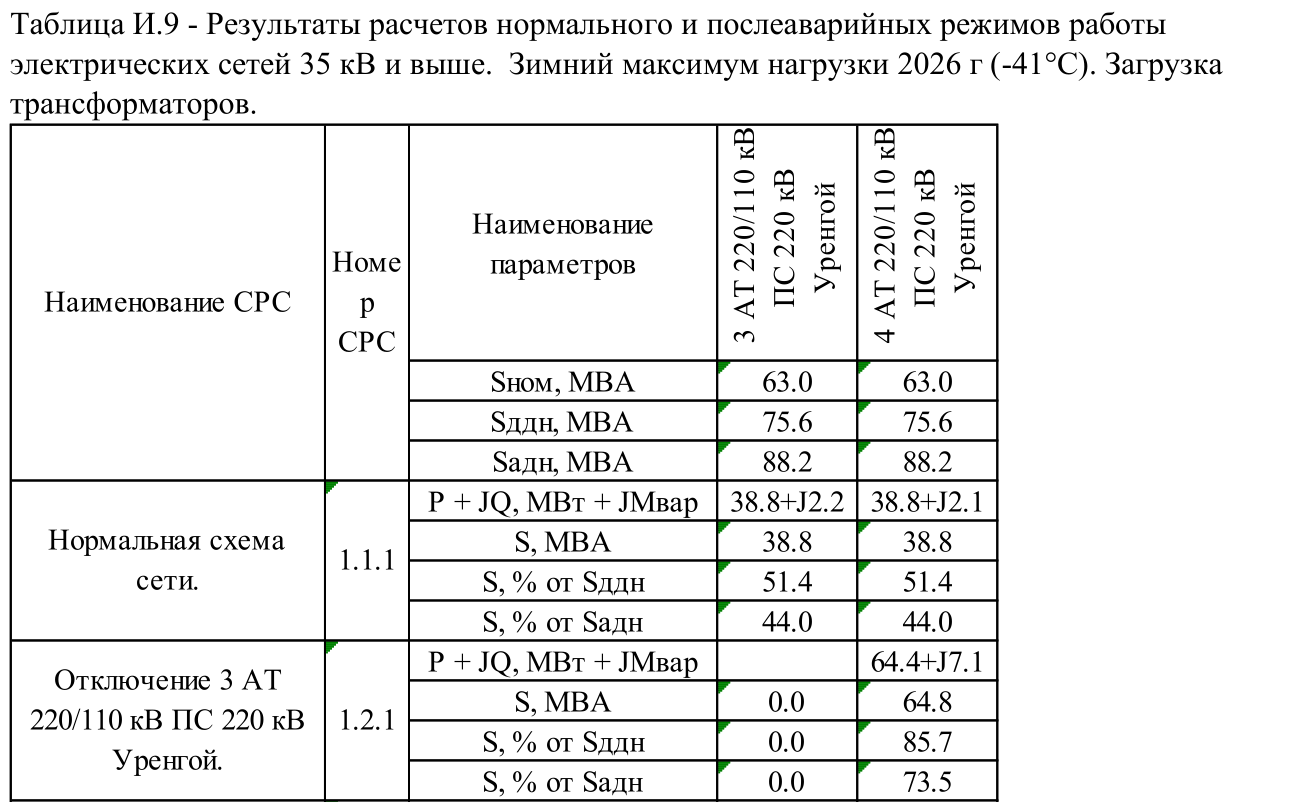

  • Загрузка трансформаторов — только для контролируемых трансформаторных ветвей. Изображение

  • Загрузка сечений. Изображение

В этих таблицах содержатся следующие данные:

  • Номер рисунка (если в задании выбрана опция "Сохранить СРС в формате RG2");

  • Загрузка сечения (если выбрано "Вставить загрузку сечений в прочие таблицы. Уровни напряжения при одностороннем включении ЛЭП

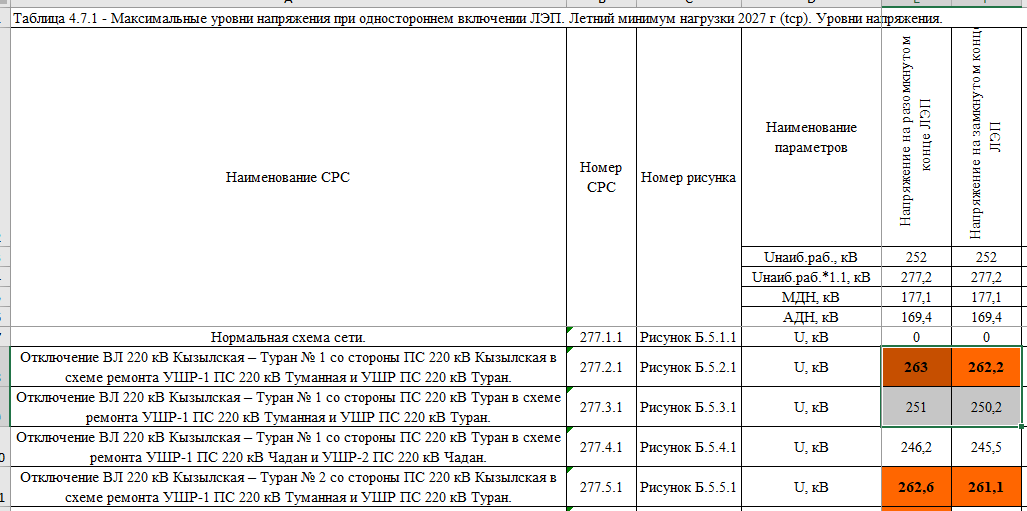

  • Опция уровни напряжения также позволяет создавать сводные таблицы для расчёта одностороннего включения ЛЭП следующего вида. Изображение

  • Подготовка РМ.

  • По концам ЛЭП для которых необходимо выполнить расчёты одностороннего включения следует смоделировать выключатели. Это можно сделать с помощью команды вида «добавить выключатели» (раздел 3.6.1.5).
  • Название узла конца ветви и название выключателя конца ветви (поле dname) должно быть одинаковыми, следующего вида: ВЛ 220 кВ Шушенская-опорная - Туран со стороны ПС 220 кВ Ергаки (ключевое слово «со стороны»).
  • Если ЛЭП подключена через два выключателя, то есть следующие варианты моделирования их отключения:
  • задавать поле groupid этих выключателей (один уникальный номер groupid):
  • использовать поля repair_scheme и disable_scheme в которых указать отключение второго выключателя.

  • Узлы по концам ЛЭП необходимо отметить в поле control. Изображение

  • Подготовка перечня НВ.

  • Перечень создается как показано в разделе 4.6.2.

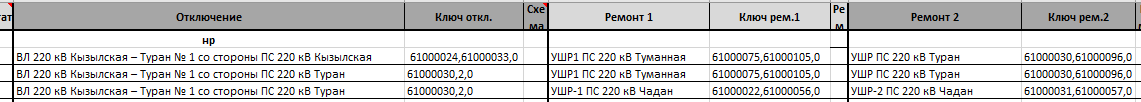

  • В отключаемых элементах указываются выключатели концов ЛЭП. Изображение

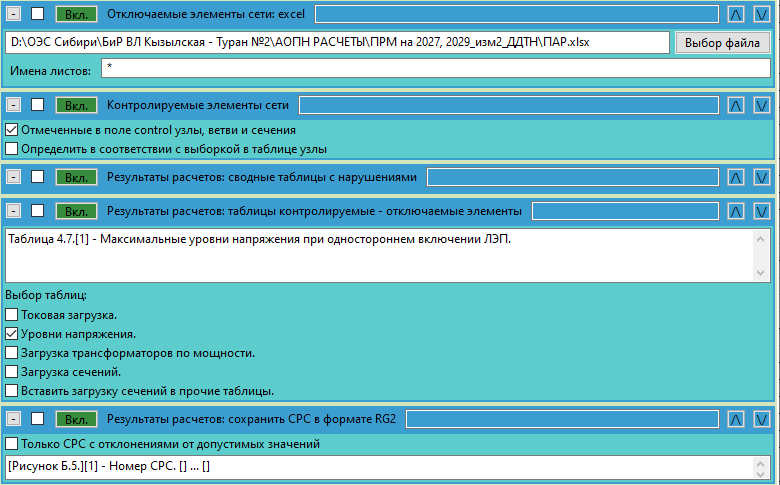

  • Пример задания на расчёт. Изображение

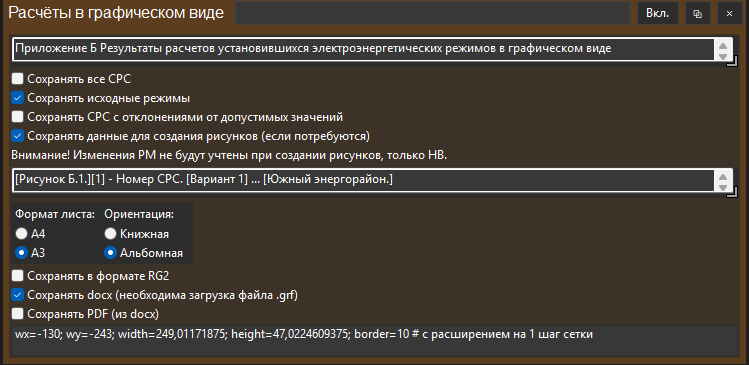

Расчёты в графическом виде (сохранение СРС в RG2 и DOCX)


  • Внимание! Рисунки, созданные из сохранённых данных (пункт сохранять данные для рисунков), создаются из исходных файлов с наложением НВ, поэтому задания на изменение РМ не будет учтено при создании рисунков. Рисунки, созданные в процессе расчета (сохранять все СРС, сохранять исходные режимы, сохранять СРС с отклонениями от допустимых значений) формируются с учетом всех изменений в РМ. Задание аналогично заданию в разделе 3.3, только в данном случае рисунки делаются для нормативных возмущений.

Отличия от формата задания рисунка в разделе 3.3:

  • Для возможности добавления промежуточных рисунков к номеру каждого рисунка добавляется «.1»;

  • Если в название содержит текст «Номер СРС», то название рисунка будет содержать номер СРС, например, «Номер СРС 1.10.1.». Например, для РМ с именем «2025 зим макс (0°C).rg2»:

  • для шаблона «[Рисунок К.][1] - Номер СРС. [Вариант 1.] ... []» название первого рисунка будет иметь вид «Рисунок К.1.1 - Номер СРС 1.1.1. Вариант 1. Зимний максимум нагрузки 2025 г (0°C).».

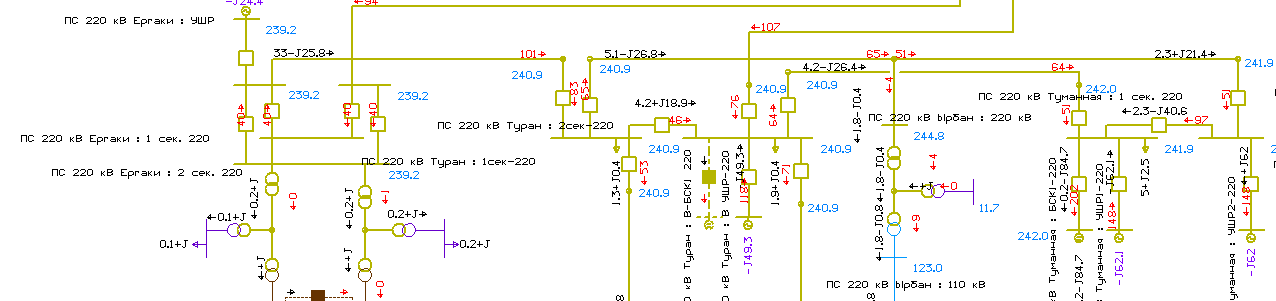

  • В сохраненных файлах RG2 и на рисунках отмечены отключаемые элементы сети и элементы сети, расчётные значения которых, не входят в область допустимых значений. Область графики можно спозиционировать на данных элементах используя Вариант 3 в разделе 3.3.2.

  • Есть возможность сохранять все СРС или по выборке:
  • только Исходные РМ;
  • СРС с отклонениями от допустимых значений. Для работы требуется, чтобы в задании присутствовали таблицы с нарушениями (раздел 4.8.1);

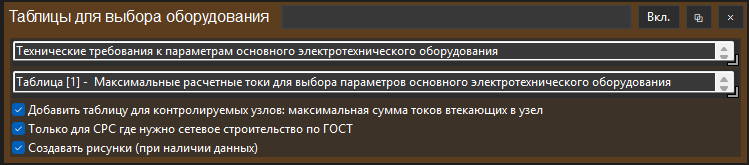

  • Сохранять данные для рисунков. Данная позволяет делать рисунки после выполнения всех расчётов. Требуется, например, для создания рисунков в опции выбора оборудования (раздел 4.8.4). Выбор оборудования (сводные таблицы с токовой загрузкой контролируемых элементов)


При выборе данной опции токовая загрузка элементов сети сохраняется в базу данных для всех расчётных СРС, которые влияют на выбор оборудования:

  • нормальная схема сети;

  • отключение в нормальной схеме сети;

  • отключение в ремонтной схеме сети для температуры «г», «д» ГОСТ.

В таблицы попадают элементы, отмеченные в поле «control_max_i» таблицы узлы и ветви. Если нет отмеченных элементов, то выборка выполняется по полю «control».

Таблицы с максимальными значениями токовой загрузки контролируемых ветвей

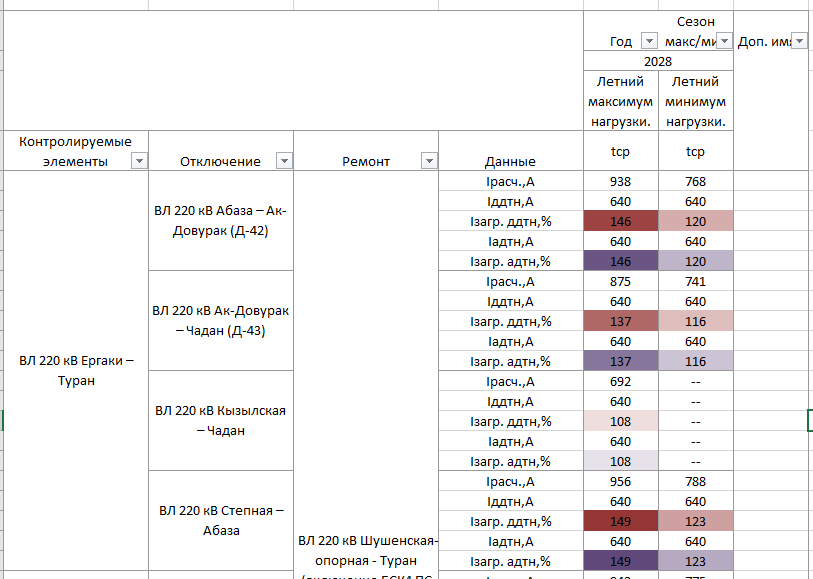

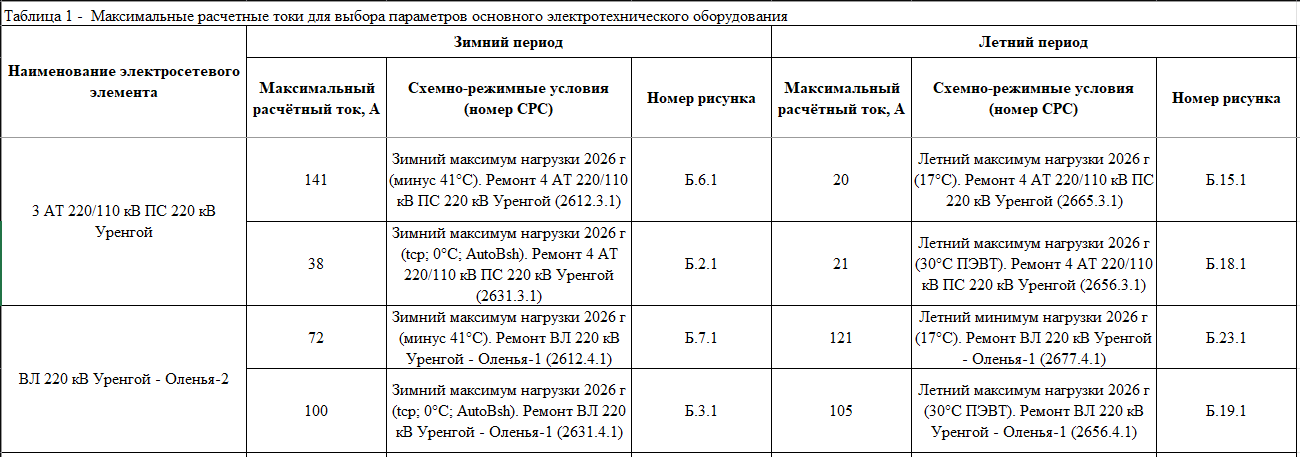

Для каждой расчётной температуры в летний и зимний период выбирается максимальная токовая загрузка и формируется сводная следующего вида (Таблицы Токовая загрузка для выбора оборудования.xlsx).

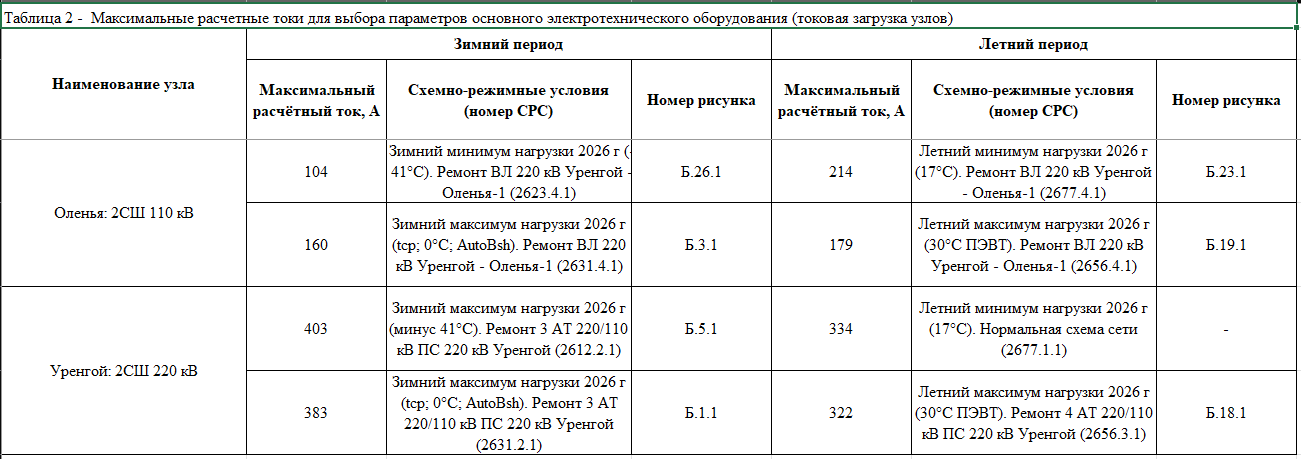

Если при выполнении расчётов формировались рисунки (раздел 4.8.3), то соответствующие номера рисунков будут вставлены в таблицу. Если отмечено «Создавать рисунки», то при сохранении данных о рисунках (раздел 4.8.3) будут созданы недостающие рисунки.

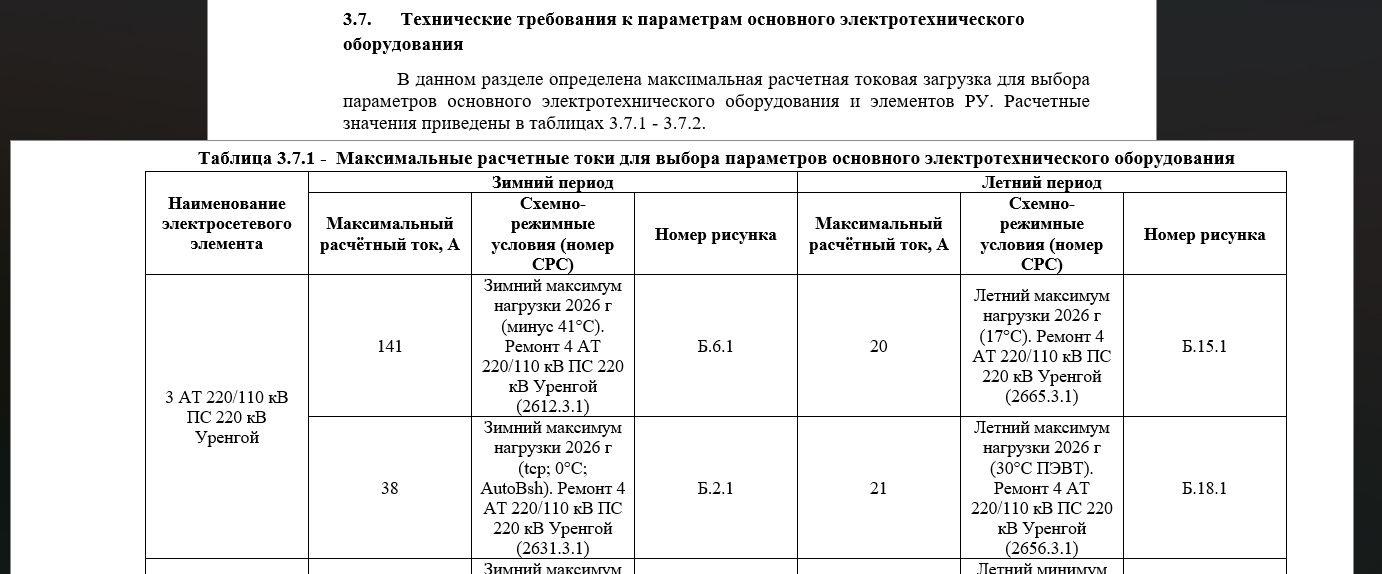

При создании «Пояснительной записки» создается соответствующий раздел с приведенными выше таблицами.
