7.3. Создание графики

Функция позволяет создать графику с автоматическим и ручным распределением узлов. Далее графику можно конвертировать в файл .grf формата RastrWin3.

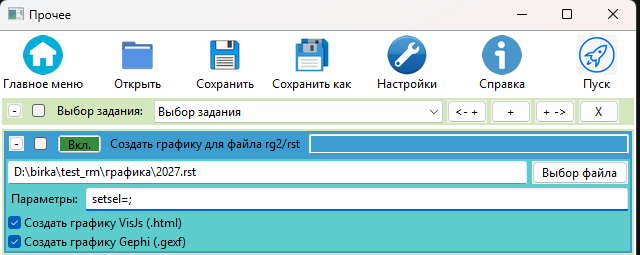

В строке параметров:

  • setsel - выборка в таблице узлы (если не указано, то все узлы). В результате выполнения задания соответствующие файлы появятся в папке выбранной РМ.

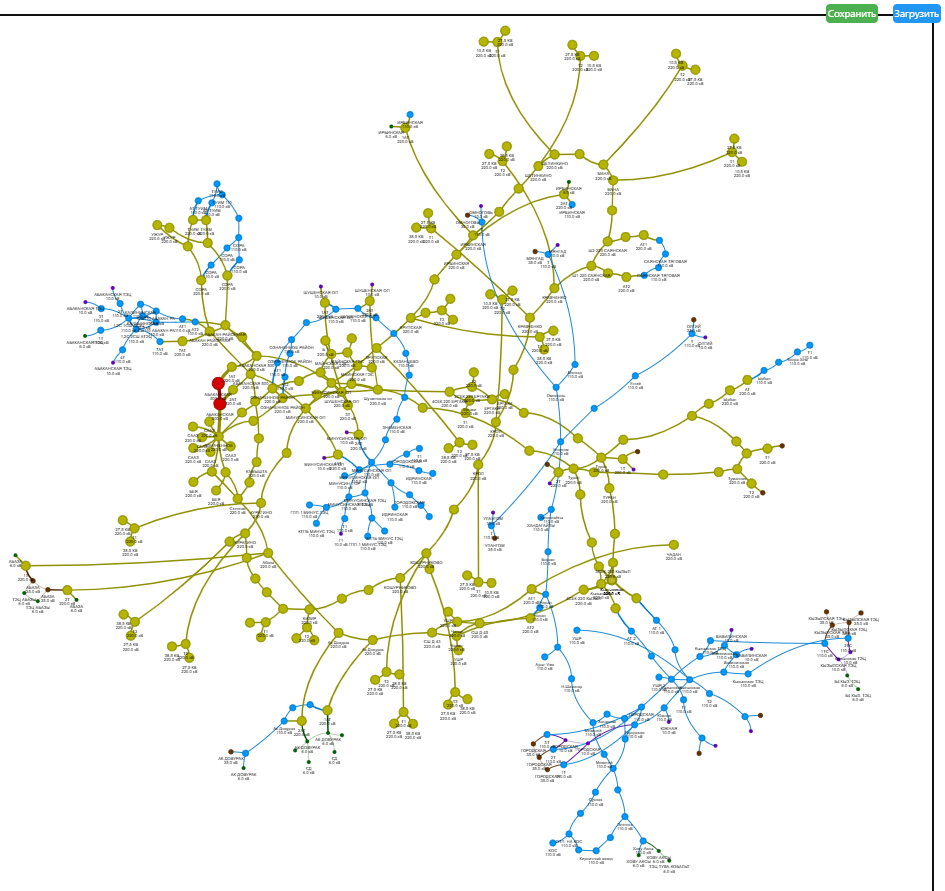

VisJs (.html)

Данный способ подходит для небольших графов. При большом количестве узлов сильно тормозит.

Файл открывается обычным браузером.

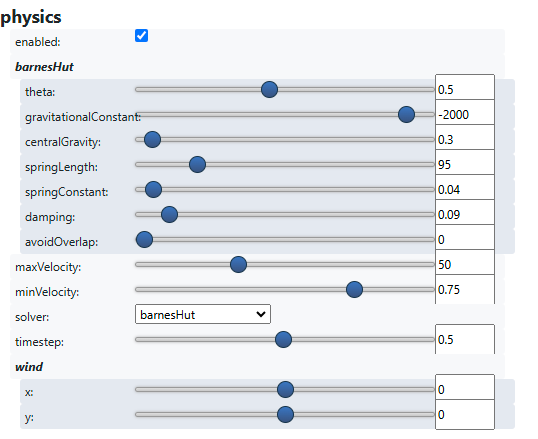

Для выделения нескольких узлов необходимо нажать shift + ctrl и выделить рамкой область. Под графикой находятся настройки:


Кнопки «Сохранить» и «Загрузить» в верхнем правом углу позволяет сохранять и загружать расположение узлов в пространстве в файл .json.

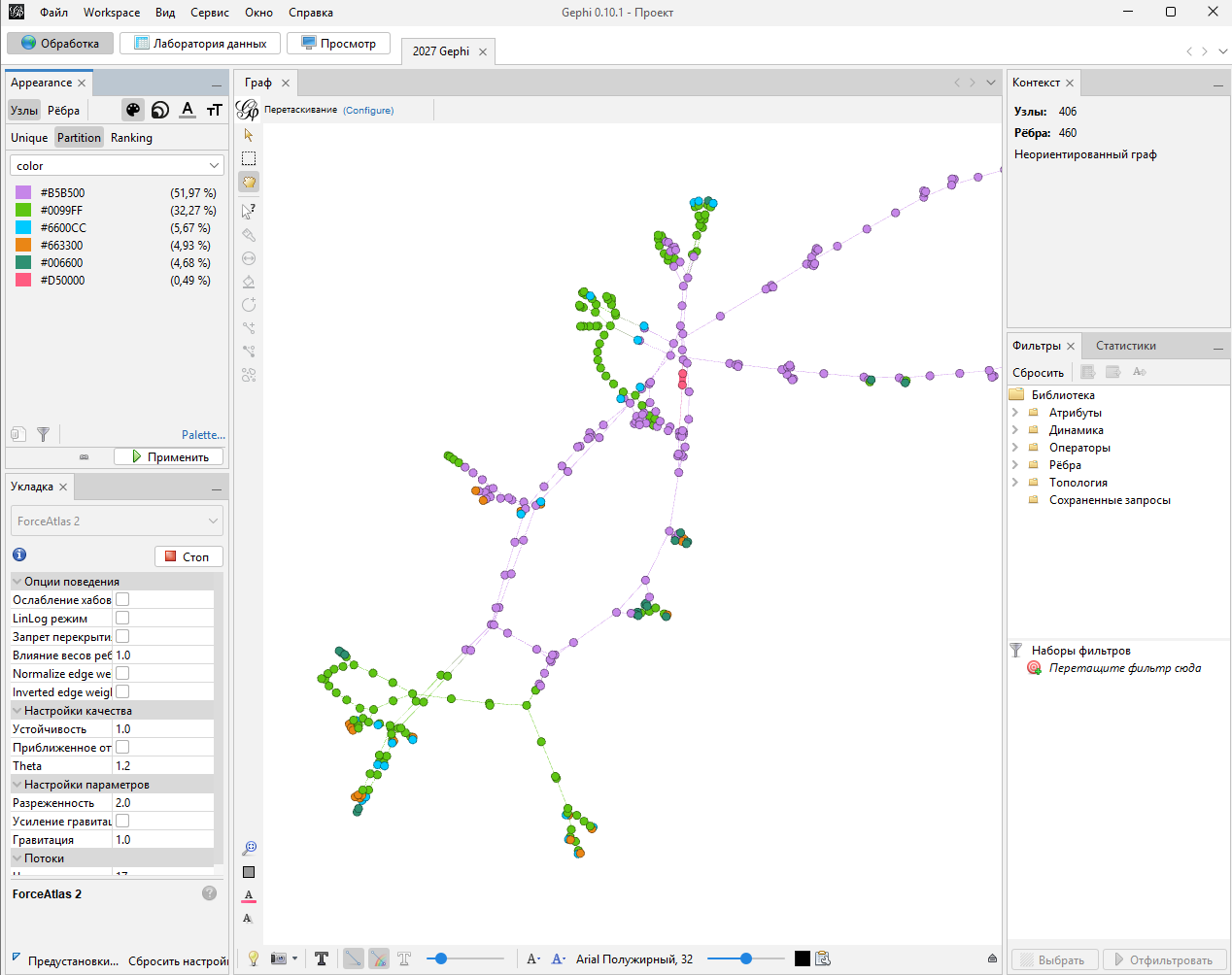

Gephi (.gexf)

Файл открывается бесплатной программой Gephi, поддерживающей русский язык (https://gephi.org/).

Программа позволяет работать с большими графами сети, имеет богатый функционал, но требует установки программы и времени на освоение интерфейса.

Проект для работы сохраняется в формате .gephi.

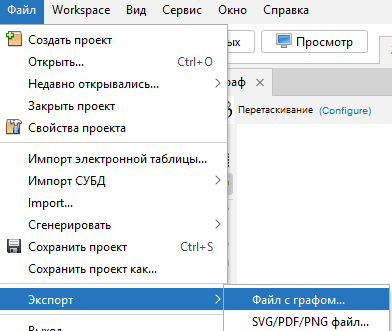

Сохранение в формат .json:
