Отключаемые элементы

Панель Отключаемые элементы: комбинации

Расчёт всех возможных сочетаний отключений выбранных элементов.

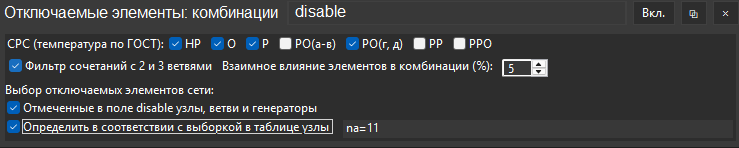

Поля панели

• СРС (температура по ГОСТ) — типы рассчитываемых схем: НР, О, Р, РО(а-в), РО(г, д), РР, РРО. Буквы в скобках — температурные условия по ГОСТ, для которых рассматривается тип СРС (см. Сведения о работе).
• Фильтр сочетаний с 2 и 3 ветвями и Взаимное влияние элементов в комбинации (%) (по умолчанию 5 %) — см. Фильтр сочетаний. Чекбокс появляется, если отмечены НР, О или Р и хотя бы один из типов РО, РР, РРО.
• Выбор отключаемых элементов сети:
  • Отмеченные в поле disable ветви, генераторы и в поле repair узлы (по умолчанию включено);
  • Определить в соответствии с выборкой в таблице узлы — автоматический выбор отключаемых узлов и ветвей (без генераторов) по выборке, например na=1 | na=2. В отключаемые элементы попадают только транзитные узлы и ветви. Выбранные узлы отмечаются в поле repair РМ. В перебор входят только найденные узлы; узлы, отмеченные в repair вручную, берутся по предыдущей галочке. Пустое поле — все узлы РМ.

При отключении ветви также отключаются все ветви РМ, имеющие то же значение groupid, что и у отключаемой ветви

Отключение СШ

Узлы (СШ) в переборе сочетаний рассматриваются только в ремонте: узел, отмеченный в поле repair, входит в ремонтную схему (Р, РО, РР, РРО) и не бывает отключаемым элементом. Правило не зависит от номинального напряжения узла.

Поля disable в таблице node нет.

Если в расчёте нужно отключение узла, задайте такие сочетания на панели Отключаемые элементы: excel.

Выключатели в сочетаниях

Выключатель — ветвь с tip=2 — в переборе сочетаний тоже рассматривается только в ремонте: он входит в ремонтную схему (Р, РО, РР, РРО), но его отключение (О, а в РО и РРО — роль отключаемого элемента) не рассматривается. Например, из выключателя и линии получится только сочетание «ремонт выключателя, отключение линии»; из двух выключателей — только двойной ремонт РР.

Отключение выключателя можно задать на панели Отключаемые элементы: excel или тегом D в имени файла РМ.

Примечание

Отметки узлов в поле disable и в поле repair_consider прежних версий программой не читаются. Если в РМ есть узлы с такими отметками, в итоговом окне расчёта выводится предупреждение раздела «Отключаемые элементы».

Фильтр сочетаний

Расчёт всех возможных сочетаний из двух и особенно из трёх элементов сети занимает значительное время. Для ускорения работы программы предусмотрен фильтр, который отсеивает комбинации из 2 и 3 элементов:

• если в комбинацию попали 2 элемента, отключение которых взаимно меняет загрузку друг друга на величину менее указанного значения
• если в комбинацию попали 2 элемента, которые имеют один номер транзита (поле transit, формируется при автоматическом выборе отключаемых элементов)

Для работы фильтра в задании должны рассчитываться нормальная схема сети и схемы с отключением одного элемента (НР и О или Р).

Выключатель в О не отключается, поэтому его влияние фильтр берёт только из Р. Если Р не рассчитывается, сочетания с выключателем фильтром не отсеиваются.

Комбинация элементов не отсеивается в следующих случаях:

• хотя бы у одного элемента сети из сочетания выполняется дополнительное изменение сети

• в комбинации имеется узел или генератор

Панель Отключаемые элементы: excel

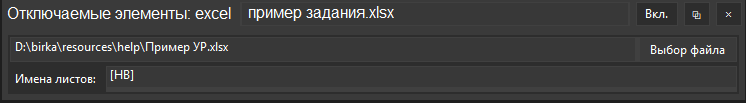

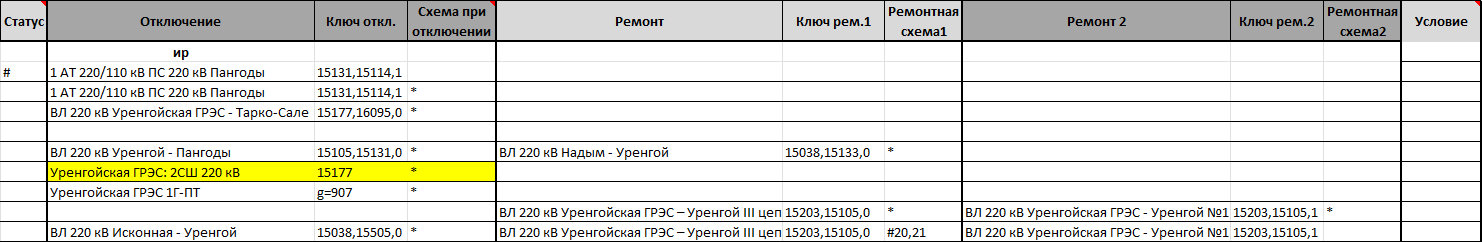

Расчёт сочетаний, перечисленных в книгах Excel. На панели задаются книги и их листы — так же, как на панели Изменение РМ (в формате excel); сочетания из нескольких книг перебираются подряд. Ссылка Открыть пример в строке под книгами открывает файл Пример УР.xlsx из папки help.

Если в колонке Схема при отключении или Ремонтная схема1(2) содержится *, то значение поля берётся из соответствующих полей disable_scheme, repair_scheme РМ.

Если в полях Ремонтная схема1 и Ремонтная схема2 имеется * и у данных элементов в РМ имеются общие значения в поле double_repair_scheme, то учитывается только данное значение.

Наименование отключаемых и ремонтируемых элементов берётся из РМ.

Для расчёта нормального режима в поле Отключение следует указать нр или ир (исходный режим – для случая, когда имя РМ содержит тег исходной схемы сети).
