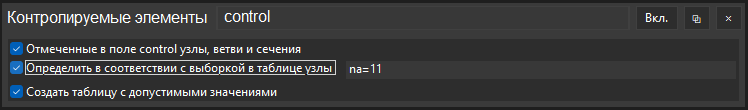

панель Контролируемые элементы

Панель задаёт элементы сети, загрузка и напряжение которых контролируются в расчёте. Способы выбора можно сочетать:

• Отмеченные в поле control узлы, ветви и сечения — элементы, у которых в РМ отмечено поле control.
• Определить в соответствии с выборкой в таблице узлы — выборка узлов, например na=1 | na=2. Ветви, примыкающие к выбранным узлам, тоже контролируются. Пустое поле — контроль всех узлов и ветвей РМ.

Таблица с допустимыми значениями

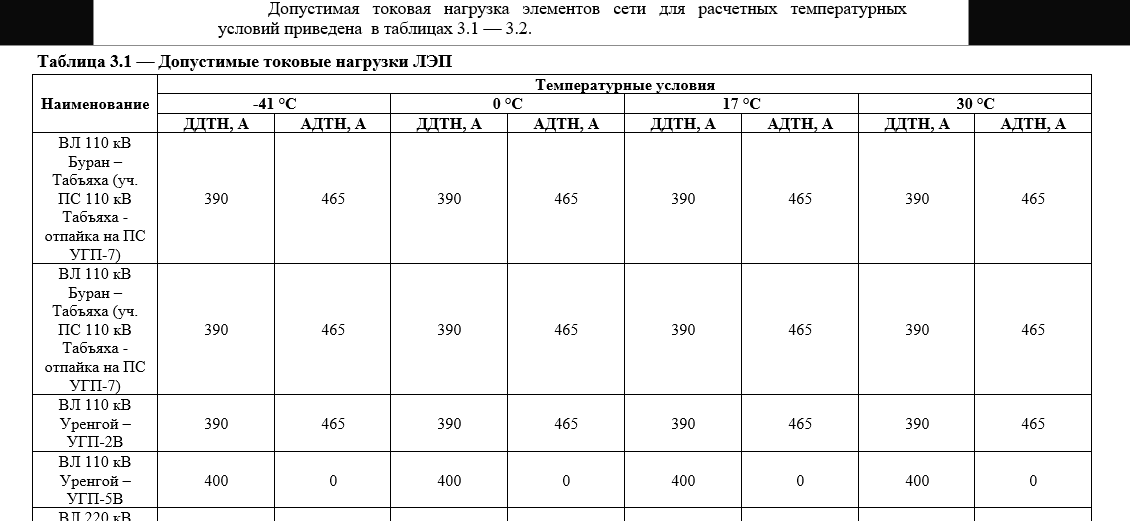

При выборе Создать таблицу с допустимыми значениями формируются таблицы с допустимыми значениями для ЛЭП, трансформаторов и выключателей для различных температурных условий. Таблицы сохраняются в файле Контролируемые элементы.xlsx и в пояснительной записке (раздел Расчётные условия). Для узлов формируется таблица допустимых отклонений напряжения.

Визуализация

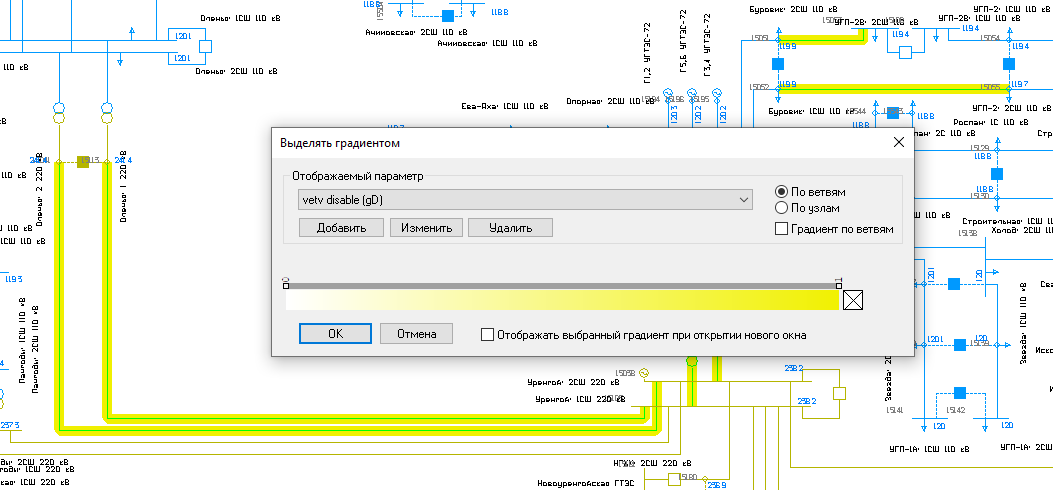

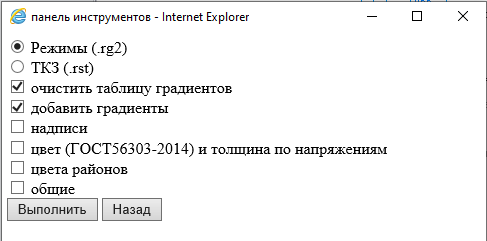

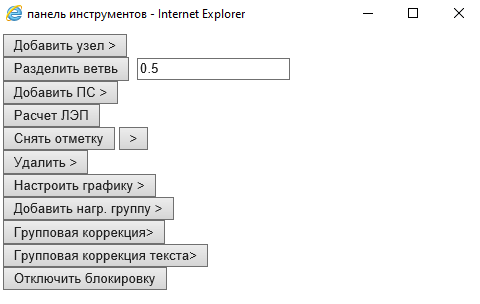

На графике можно выделить градиентом ветви, отмеченные disable, узлы, отмеченные repair, а также узлы и ветви, отмеченные control. Добавить нужные градиенты в файл графики можно используя макрос birka_toolbar.rbs ( обзор возможностей макроса).
