Отображение ТКЗ на графике

Настройка графики

Для вывода расчетных значений токов КЗ на графику необходимо настроить параметры текста графики. Сделать это можно, используя макрос \Documents\RastrWin3\macro\birka_toolbar.rbs:

На графике отображаются токи КЗ в выбранных узлах и токи подпитки по ветвям в формате: ток трёхфазного / однофазного КЗ.

При работе макроса также можно добавить градиенты.

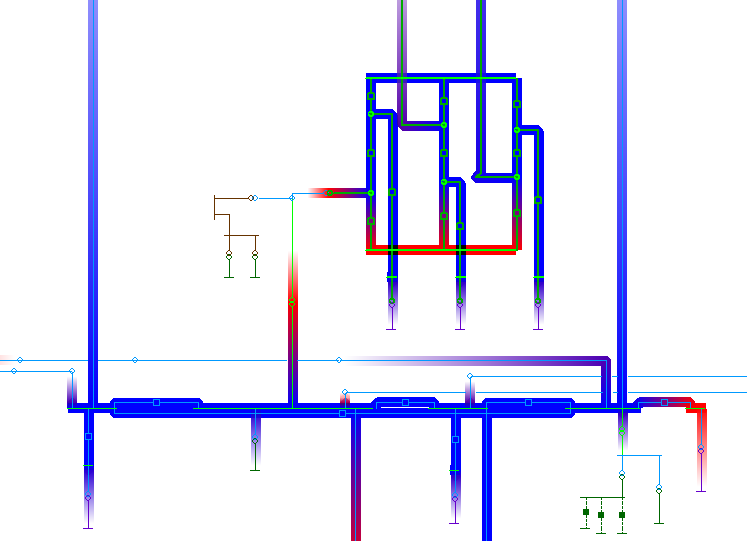

Территория и район

Для наглядного отображения узлов, относящихся к территории 1 или к району 1, 2:

• выделение npa=1
• выделение na=1| na=2

Заземлённые узлы

• node → tip=зак

Заземление: b0 в узле (node → b0!=0)

Магнитные связи в ветвях

Для отображения наличия магнитных связей в ветвях.
