панель `Расчёты в табличном виде`¶

Панель расчётов в табличном виде

Панель записывает в таблицы значения всех контролируемых элементов при всех рассматриваемых СРС.

Поля панели¶

Название приложения — заголовок приложения с таблицами.
Шаблон названия таблицы — в квадратных скобках номер первой таблицы, текст до и после скобок можно изменить.
Выбор таблиц: Токовая загрузка. (по умолчанию включено), Уровни напряжения., Загрузка трансформаторов по мощности., Загрузка сечений., Вставить загрузку сечений в прочие таблицы.
Сохранить в Word — дополнительно перенести таблицы каждого файла Excel в документ Word. По умолчанию выключено.
Сохранить в PDF — появляется при включённом Сохранить в Word: рядом с документом Word сохраняется PDF. По умолчанию выключено.

Документы Word и PDF создаются так же, как на панели Сводные таблицы с нарушениями: рядом с файлом Excel, таблицами Word, большой файл — несколькими документами.

Таблицы¶

Создаются таблицы следующего вида:

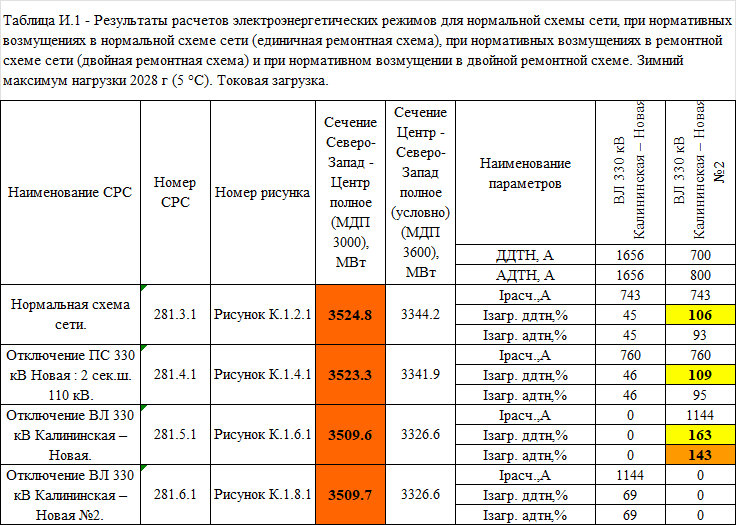

Токовая загрузка

Таблица токовой загрузки

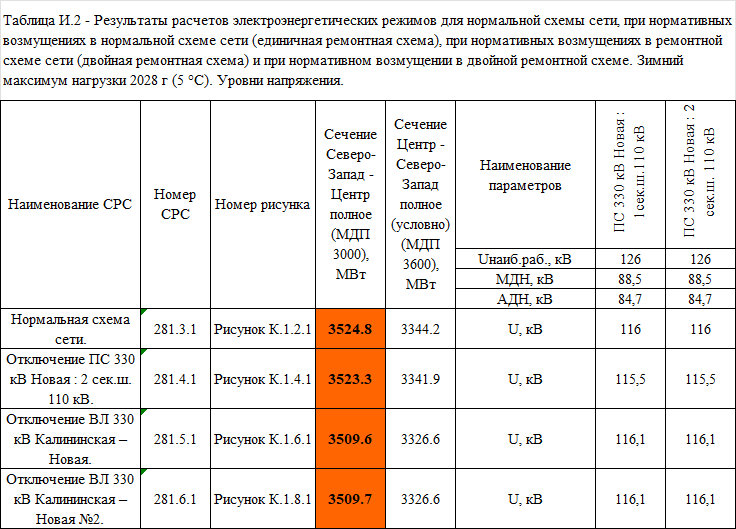

Уровни напряжения

Таблица уровней напряжения - Загрузка трансформаторов — только для контролируемых трансформаторных ветвей

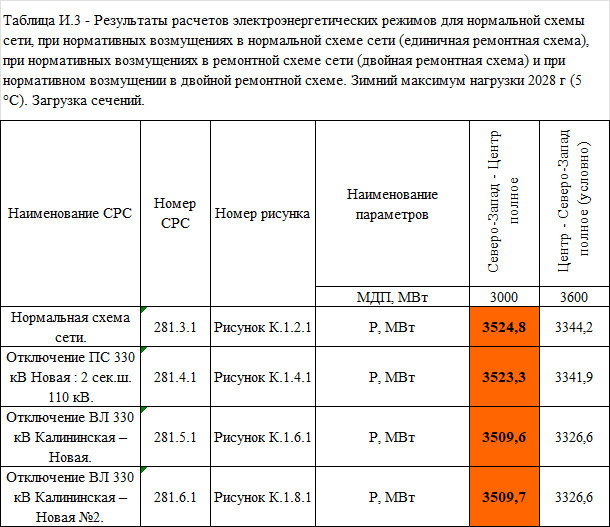

Таблица загрузки трансформаторов - Загрузка сечений

Таблица загрузки сечений

В этих таблицах содержатся следующие данные:

Номер рисунка (если в задании есть панель Расчёты в графическом виде)
Загрузка сечения (если выбрано Вставить загрузку сечений в прочие таблицы)

Уровни напряжения при одностороннем включении ЛЭП¶

Опция уровни напряжения также позволяет создавать сводные таблицы для расчёта одностороннего включения ЛЭП следующего вида.

Сводная таблица одностороннего включения ЛЭП

Подготовка РМ

По концам ЛЭП для которых необходимо выполнить расчёты одностороннего включения следует смоделировать выключатели. Это можно сделать с помощью команды вида добавить выключатели

Название узла конца ветви и название выключателя конца ветви (поле dname) должно быть одинаковыми, следующего вида: ВЛ 220 кВ Шушенская-опорная - Туран со стороны ПС 220 кВ Ергаки (ключевое слово со стороны).

Если ЛЭП подключена через два выключателя, то есть следующие варианты моделирования их отключения:

задавать поле groupid этих выключателей (один уникальный номер groupid)
использовать поля repair_scheme и disable_scheme в которых указать отключение второго выключателя

Узлы по концам ЛЭП необходимо отметить в поле control.

Поле control для узлов ЛЭП
