Настройка программы

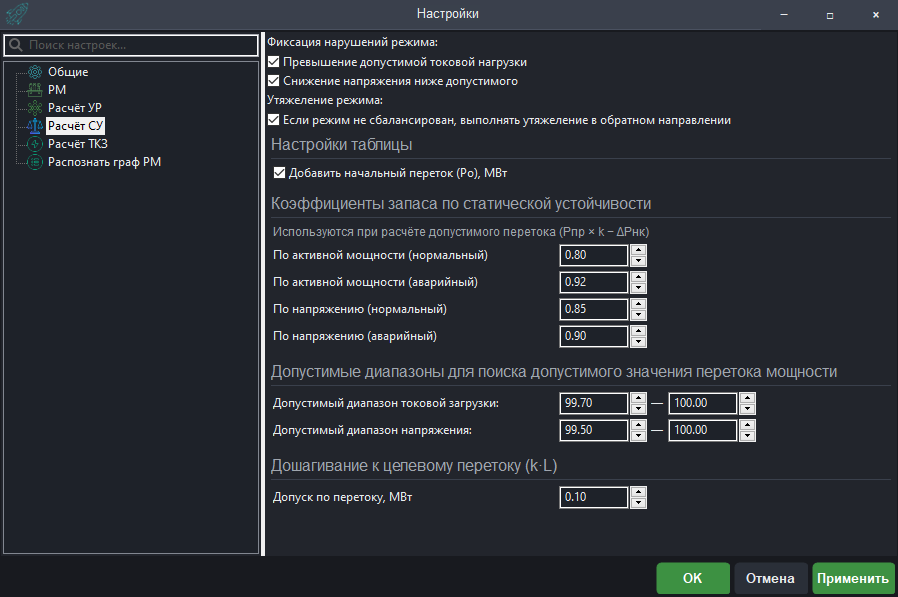

Параметры модуля находятся в окне Настройки на вкладке Расчёт СУ.

Фиксация ограничений

Можно включить или отключить определение предельного перетока по следующим критериям:

• Превышение допустимой токовой нагрузки;
• Снижение напряжения ниже допустимого.

Если критерий отключён, он не участвует в определении МДП.

Ток считается выше допустимого, если превышение видно с точностью вывода токов и загрузки, как в расчёте УР: 100 % (1004 А) от ДДТН = 1000 А — превышение, 100 % (1000 А) от ДДТН = 1000 А — нет. Точность задаётся на вкладке Расчёт УР (см. Точность значений).

Утяжеление режима

Параметр Если режим не сбалансирован, выполнять утяжеление в обратном направлении разрешает искать сходящийся режим в направлении, противоположном основной траектории.

Параметр рекомендуется оставлять включённым. Он позволяет продолжить расчёт, если исходная точка траектории не сходится, но рядом существует сходящийся режим.

Порядок поиска пределов у такого расчёта отличается. Сначала определяется предел по статической устойчивости: утяжеление идёт от найденной точки до развала режима, без проверки тока и напряжения. Иначе предел по устойчивости мог бы остаться ненайденным — если перегрузка есть при любом перетоке, поиск сразу ушёл бы в сторону разгрузки.

У предела по устойчивости программа замеряет запас по току и напряжению, а затем заканчивает расчёт по этому критерию: доводит переток до значения «Рпрп/ав*k» и замеряет доаварийный переток. Это делается до поиска остальных пределов — вернуться в предельную точку позже нельзя, она лежит на границе существования режима, и расчёт в ней уже не сходится.

После этого программа разгружает сечение и ищет переток, при котором ток снижается до длительно допустимого, а напряжение поднимается до минимально допустимого. Разгрузка продолжается от точки «Рпрп/ав*k»: ограничение, снявшееся по дороге к ней, уточняется между нею и пределом по устойчивости. Число шагов разгрузки ограничено параметром iter таблицы ut_common расчётной модели. Ограничение, которое не снялось за все шаги разгрузки, предела не получает: в таблице СУ его ячейка отмечается маркером x с причиной (см. Результаты расчёта), а в журнале расчёта выводится предупреждение «предел не определён» с перетоком самой разгруженной точки. Переток точки, в которой ограничение ещё нарушено, как допустимый не записывается. Так же отмечается ограничение, если разгрузка прервалась: режим за очередным шагом не найден. Критерий, не нарушенный даже у предела по устойчивости, предела не имеет — в таблице он остаётся пустым, без маркера.

Класс напряжения сечения

Параметр Для сети 35 кВ не рассчитывать предел по статической устойчивости по умолчанию включён.

Сечение относится к сети 35 кВ, если у всех его ветвей узлы начала и конца работают на напряжении не выше 35 кВ. Для такого сечения предел по статической апериодической устойчивости не определяется, а МДП складывается только из критериев по току и напряжению (методические указания № 765, глава VI).

В результатах расчёта это выглядит так:

• в таблице Таблица_СУ.xlsx колонки предельного и допустимого перетока по критерию устойчивости остаются пустыми;
• МДП определяется по наименьшему из допустимых перетоков по току и напряжению;
• в журнале расчёта отмечено, что сечение отнесено к сети 35 кВ.

Утяжеление режима при этом выполняется до предела, как обычно: иначе нарушения по току и напряжению, возникающие за начальной точкой, остались бы не найденными. Найденный предел просто не фиксируется.

Пояснительная записка описывает такой расчёт отдельно — см. «Сечение 35 кВ в записке».

Если параметр выключить, сечение 35 кВ считается по общей схеме — с определением предела по статической устойчивости.

Коэффициенты запаса

В настройках задаются отдельные коэффициенты:

Параметр	Значение по умолчанию
По активной мощности, нормальная схема	0,8
По активной мощности, нормальная схема при наличии СМЗУ	0,9
По активной мощности, послеаварийная схема	0,92

Коэффициенты используются при расчёте допустимого перетока по критерию статической устойчивости: Pпр × k − ΔPнк. Нормальная схема и послеаварийная схема различаются по типу СРС комбинации.

Коэффициент «при наличии СМЗУ» (система мониторинга запаса устойчивости) применяется только к тем РМ, для которых на панели «Параметры расчёта» задана команда наличие смзу. Множитель и норматив коэффициента запаса — одна и та же величина в двух записях: 0,8 соответствует запасу 0,20, 0,9 — запасу 0,10. Поэтому менять норматив отдельно не требуется: он выводится из множителя и попадает в текст ПЗ.

Точность определения ограничений

Для ограничений по току и напряжению задаются допустимые диапазоны отклонения расчётной величины от допустимого значения, в процентах от допустимого значения:

Параметр	Значение по умолчанию
Токовая нагрузка, %	0–0,5
Напряжение, %	0–0,5

Отклонение положительно, когда величина в пределах допустимого значения, и отрицательно, когда она за ним. Для напряжения допустимое значение — МДН или АДН, для тока — ДДТН или АДТН, в зависимости от условий расчёта. Например, при МДН 88,6 кВ:

Диапазон	Расчётное напряжение
0–1 %	равно МДН или выше него не более чем на 1 %
−1–0 %	равно МДН или ниже него не более чем на 1 %
−1–1 %	отличается от МДН не более чем на 1 %

При первом обнаружении ограничения программа уточняет переток в сечении на траектории утяжеления, пока отклонение не попадёт в заданный диапазон.

Если диапазон задан за допустимым значением (например, −2–−1 %), а в точке обнаружения отклонение ещё не дошло до него, утяжеление продолжается: ограничение фиксируется там, где отклонение попадёт в диапазон. Если раньше наступит предел по статической устойчивости, ограничения по этому критерию нет.

Примечание

В таблицу СУ попадают только точно найденные значения. Если попасть в диапазон не удалось, предельный переток по ограничению не записывается: в таблице СУ его ячейка отмечается маркером x с причиной (см. Результаты расчёта), а в журнале расчёта выводится предупреждение «предел не определён». Переток ближайшей найденной точки вместо предельного не подставляется.

Исключение — предельный переток, найденный с точностью по перетоку. Если попасть в диапазон не удалось, но ближайшая точка, где отклонение ещё выше диапазона, и точка, где ограничение уже есть, отличаются по перетоку меньше чем на maxs (точность определения P(Pmax), см. Настройки ut2), предельным перетоком считается переток первой из них: он определён с той же точностью, что и предел по статической устойчивости. Чаще всего так бывает у предела по статической устойчивости: напряжение снижается круто, а RastrWin3 смещает режим не плавно, а скачками. В колонке «Примечания» таблицы СУ приводятся отклонения в обеих точках.

Если ограничение есть уже в исходной точке траектории, программа отступает от неё назад не более чем на iter шагов (параметр таблицы ut_common расчётной модели). Ограничение, не снявшееся за эти шаги, тоже остаётся без предела с маркером x.

Допуск по перетоку

Параметр Допуск по перетоку, МВт определяет точность дошагивания к целевому перетоку в послеаварийной схеме. Значение по умолчанию — 0,1 МВт.

Уменьшение допуска повышает точность, но может увеличить время расчёта.

Если попасть в допуск не удалось, режим возвращается в ближайшую к цели точку. При отклонении не больше двух допусков доаварийный переток замеряется от неё (с предупреждением в журнале): у цели RastrWin иногда меняет переток скачками, и значение в пределах допуска недостижимо. При большем отклонении доаварийный переток не замеряется: в таблице СУ в его ячейке ставится маркер x с причиной (см. Результаты расчёта).

Таблица СУ

Параметр Добавить начальный переток (Po), МВт добавляет начальный переток в колонку Схема сети файла Таблица_СУ.xlsx. По умолчанию параметр включён.

При включении:

• заголовок колонки: Схема сети [Начальный переток];
• в ячейках к имени схемы добавляется значение, например Нормальная схема [10 МВт].

Если параметр выключен, колонка содержит только наименование схемы.

Начального перетока нет у схем, предел которых получен утяжелением в обратном направлении: исходный режим таких схем не сбалансирован, а точка, с которой начинается утяжеление, служебная и начальным режимом схемы не является. В ячейке остаётся только наименование схемы с маркером сноски.

Параметр Выделять превышение начального перетока (Po) над МДП включает оформление файла Таблица_СУ.xlsx, когда начальный переток оказывается выше допустимого. По умолчанию параметр включён.

При включении:

• значения допустимых перетоков ниже начального выделяются красным шрифтом;
• под таблицей добавляется примечание об этом.

Оформление не зависит от того, формируется ли пояснительная записка.

Логирование

Параметр Выводить контролируемые величины (КВ) включает формирование таблиц КВ RastrWin3 и их вывод в журнал расчёта. По умолчанию параметр выключен.

КВ используются только для журнала: в результаты расчёта, таблицы и пояснительную записку они не попадают. Если параметр выключен, таблицы КВ не формируются, журнал становится короче, а утяжеление выполняется быстрее.

Параметр стоит включать при разборе хода утяжеления: в журнал попадают состав КВ (один раз) и их значения на каждом шаге.
