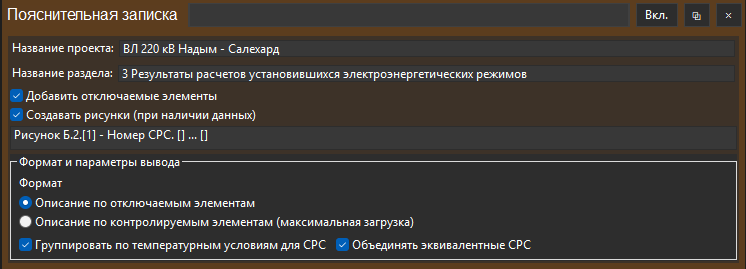

панель Пояснительная записка

Панель собирает пояснительную записку (ПЗ) по расчёту УР в формате Word — файл Пояснительная_записка.docx в папке результатов. В записку попадают также разделы панелей БМ, БРМ и Выбор оборудования, если они есть в задании.

Поля панели

• Название раздела — по умолчанию [3] Расчёты установившихся электроэнергетических режимов; число в квадратных скобках задаёт номер раздела.
• Название проекта — подставляется в текст записки.
• Добавить отключаемые элементы — добавить в раздел «Расчётные условия» перечень элементов сети, на которых рассмотрены НВ.
• Формат — Описание по отключаемым элементам или Описание по контролируемым элементам (максимальная загрузка) (см. ниже) и связанные с форматом параметры:
  • Группировать по температурным условиям для СРС — для описания по отключаемым элементам;
  • Разделять по: Температурным условиям, СРС, а также Группировать контролируемые элементы — для описания по контролируемым элементам.
• Создавать рисунки (при наличии данных) и Шаблон названия рисунка — см. Рисунки.

Тот же набор полей есть у панели Пояснительная записка УР модуля «Прочее» — она собирает записку по базе данных уже выполненного расчёта.

Варианты описания нарушений для каждого типа СРС:

Описание по отключаемым элементам (по умолчанию)

Описание выполняется в следующем порядке:

• наименование СРС
• наименование РМ
• наименование контролируемого элемента, описание нарушения

Например:

Нормативные возмущения в нормальной схеме электрической сети (до 20 минут после возмущения)
АО ВЛ З-В
Зимний максимум нагрузки 2026 г (0°C) (номер СРС _, рисунок _):
  - загрузка ВЛ Ю-С составляет…
  - напряжение на …. составляет…
  ….
Летний минимум нагрузки 2030 г (10°C) (номер СРС _, рисунок _):
  - загрузка ВЛ Ю-С-2 составляет…
  ….

Если отметить Группировать по температурным условиям, то будет приведено описание СРС для РМ с максимальными нарушениями.

Например:

Нормативные возмущения в нормальной схеме электрической сети (до 20 минут после возмущения)
АО ВЛ З-В
Нарушения параметров электроэнергетического режима при температурных условиях 17 °C выявлены в следующих РМ:
 -  летний максимум нагрузки 2026 г (17°C)
 …
Максимальное отклонение от допустимых значений выявлено в летний минимум нагрузки 2027 г (17°C) (номер _, рисунок _):
  - загрузка 1 АТ составляет …

СРС с одинаковым названием описываются одним блоком.

Описание сгруппированное по контролируемым элементам

Описание выполняется в следующем порядке:

• наименование контролируемого элемента
• наименование РМ и СРС, в которых выявлено нарушение элемента сети
• описание нарушения с максимальным отклонением от допустимого значения

Например:

  Единичная ремонтная схема электрической сети
  ВЛ З-В (контролируемый элемент).
  Недопустимая токовая нагрузка выявлена в следующих СРС:
  Ремонт ВЛ Ю-С;
  …
  В следующих РМ:
  - зимний минимум нагрузки 2028 г (5 °C)
   …
   Максимальная загрузка выявлена в летний минимум нагрузки 2028 г (18 °C) при ремонте ВЛ Ю-С и … (номер СРС _, рисунок _).

Элементы с одинаковыми нарушениями описываются под общим заголовком. Если в наименованиях есть двоеточие, общая часть до него указывается один раз: «Мангазея: 1СШ 220 кВ, 2СШ 220 кВ»; разные объекты разделяются точкой с запятой.

Можно формировать описание максимального значения нарушения для каждого температурного условия.

Например:

Единичная ремонтная схема электрической сети
ВЛ З-В (контролируемый элемент)
Температурное условие 5 °C.
Недопустимая токовая нагрузка выявлена в следующих СРС:
- Ремонт ВЛ Ю-С
- Ремонт ВЛ Ю-С-2
…..
В следующих РМ:
- зимний минимум нагрузки 2028 г (5 °C)
- зимний максимум нагрузки 2030 г (5 °C)
…..
Максимальная загрузка выявлена в зимний минимум нагрузки 2030 г (5 °C) при ремонте ВЛ Ю-С и … (номер СРС _, рисунок _).
Температурное условие 25 °C.
…

Можно также формировать описание максимального значения нарушения для каждого наименования СРС.

Например:

Единичная ремонтная схема электрической сети
ВЛ З-В (контролируемый элемент)
Ремонт ВЛ Ю-С. (СРС)
Недопустимая токовая нагрузка выявлена в следующих РМ:
- зимний минимум нагрузки 2028 г (5 °C)
- летний минимум нагрузки 2030 г (15 °C)
…..
Максимальная загрузка выявлена в летний минимум нагрузки 2030 г (25 °C) и составляет… (номер СРС _, рисунок _).
Ремонт ВЛ Ю-С-2. (Описание для следующего СРС)

….

Или формировать описание максимального значения нарушения для каждого температурного условия и наименования СРС

Например:

ВЛ З-В (контролируемый элемент)
Температурное условие 5 °C.
Ремонт ВЛ Ю-С.
Недопустимая токовая нагрузка выявлена в следующих РМ:
- зимний минимум нагрузки 2028 г (5 °C)
- зимний максимум нагрузки 2030 г (5 °C)
…..
Максимальная загрузка выявлена в зимний минимум нагрузки 2030 г (5 °C) и составляет (номер СРС _, рисунок _).
Ремонт ВЛ Ю-С-2.
….
Температурное условие 25 °C.

Рисунки

Если при выполнении расчётов формировались рисунки, то соответствующие номера рисунков будут вставлены в ПЗ. Если отмечено Создавать рисунки, то при сохранении данных о рисунках будут созданы недостающие рисунки.

Расчётные условия, исходные данные и заключение

Кроме описания нарушений, записка содержит разделы, текст которых Бирка собирает по данным расчёта.

• Расчётные условия начинаются с объёма расчётов: класс напряжения сети, годы РМ и схемы, для которых выполнены расчёты. Схемы перечисляются по отмеченным типам СРС: при НР, О — «для нормальной схемы, а также при нормативных возмущениях в указанной схеме». Класс напряжения берётся из таблицы диапазонов напряжения БРМ; если её нет, пишется 110 кВ. Далее — нормативные документы с реквизитами приказов, температурные и режимно-балансовые условия, ДДТН и АДТН контролируемых ЛЭП, (авто-)трансформаторов и выключателей.
• Исходные данные — ПРМ на годы расчёта. Реквизиты письма филиала АО «СО ЕЭС», которым предоставлены ПРМ, Бирка не знает: в тексте стоит от _ № _.
• Заключение — типовые выводы: мероприятия по усилению сети и ПА не требуются, установка СКРМ не требуется. Пункт о наибольших расчётных токах со ссылкой на таблицу выводится, только если в записке есть раздел технических требований.

Проверьте заключение

Выводы заключения не зависят от результатов расчёта. Если выявлены нарушения, для устранения которых нужны мероприятия, перепишите заключение.

Таблица допустимых отклонений напряжения

Если при расчёте отмечено Создать таблицу с допустимыми значениями, в раздел «Расчётные условия» записки попадает таблица «Допустимые отклонения напряжения, кВ». Она берётся с листа Таблица U файла Контролируемые элементы.xlsx.

Перед таблицей приводится правило определения пределов: МДН и АДН как доли критического напряжения Uкр, наибольшее рабочее напряжение по ГОСТ 721–77, напряжение, допустимое в течение 20 минут, как доля наибольшего рабочего. Коэффициенты берутся из настроек расчёта УР.

Строки таблицы:

1. Сеть X кВ — по одной строке на каждый класс номинального напряжения контролируемых узлов, от большего к меньшему. Значения рассчитаны по формулам с коэффициентами из настроек.
2. Отдельные узлы (например, Надым: 2СШ 220 кВ) — после строк «Сеть X кВ». Узел попадает в таблицу, если выполняется хотя бы одно условие:
   • хотя бы одно из четырёх значений, заданных узлу в РМ (umin, umin_av, umax, umax_av), отличается от значения строки «Сеть X кВ» его класса больше чем на 0,15 кВ;
   • значения узла различаются в разных РМ. Тогда в ячейке перечисляются значения с указанием РМ, например 177,1 (зимний максимум 2026) и 180 (летний максимум 2027).

Узлы, пределы которых совпадают с типовыми для своего класса, отдельно не выводятся.

Примечание

Чтобы найти причину появления узла, сравните его строку со строкой «Сеть X кВ» того же класса. Обычно это пределы, заданные узлу вручную; значения, обновлённые не во всех РМ; пустое поле (выводится 0) или коэффициенты в настройках, изменённые после записи пределов в РМ. Номер узла ny приведён на листе Таблица U.
