панель Выбор оборудования (сводные таблицы с токовой загрузкой контролируемых элементов)

Поля панели

• Название раздела — заголовок раздела пояснительной записки. По умолчанию Технические требования к параметрам основного электротехнического оборудования.
• Шаблон названия таблицы — в квадратных скобках номер первой таблицы.
• Добавить таблицу для контролируемых узлов: максимальная сумма токов втекающих в узел — см. таблицу максимальной токовой загрузки узлов.
• Только для СРС где нужно сетевое строительство по ГОСТ (по умолчанию включено).
• Создавать рисунки (при наличии данных) и Шаблон названия рисунка — создать недостающие рисунки по данным, сохранённым панелью Расчёты в графическом виде.

Описание

При выборе данной опции токовая загрузка элементов сети сохраняется в базу данных для всех расчётных СРС, которые влияют на выбор оборудования:

• нормальная схема сети
• отключение в нормальной схеме сети
• отключение в ремонтной схеме сети для температуры г, д ГОСТ

СРС, режим которой не сошёлся (не моделируется), в таблицы не попадает: токи несошедшегося расчёта не учитываются.

Элементы в таблицах: поле control_max_i

Поле control_max_i в таблицах Узлы и Ветви РМ задаёт состав элементов для таблиц выбора оборудования отдельно от контроля нарушений.

• Ветви, отмеченные в control_max_i, попадают в таблицы токовой загрузки ветвей: ЛЭП, трансформаторы, выключатели присоединений проектируемого объекта.
• Узлы, отмеченные в control_max_i, попадают в таблицу максимальной токовой загрузки узлов: по ним определяется ток шин РУ. Узлы одной системы шин, соединённые выключателями, отмечаются все — ток считается для них вместе.

Поля control и выборка панели Контролируемые элементы задают элементы, по которым ищутся нарушения допустимых токов и напряжений. Обычно это широкий набор, например вся сеть района. Поле control_max_i позволяет ограничить таблицы выбора оборудования нужными присоединениями и шинами, не меняя состав контроля нарушений.

Выбор выполняется отдельно для узлов и для ветвей:

1. Если в таблице отмечен хотя бы один элемент в control_max_i, в таблицы попадают только отмеченные в control_max_i.
2. Если отмеченных нет, в таблицы попадают все контролируемые элементы панели Контролируемые элементы: отмеченные в control, выбранные по выборке и ветви сечения.

Примечание

Отметки control_max_i только у узлов не ограничивают ветви: ветви попадут в таблицы по составу контролируемых элементов. Чтобы ограничить и ветви, отметьте control_max_i у нужных ветвей.

Максимальная токовая загрузка ветвей

Для каждой расчётной температуры в летний и зимний период выбирается максимальная токовая загрузка и формируется сводная следующего вида (Таблицы Токовая загрузка для выбора оборудования.xlsx).

Если при выполнении расчётов формировались рисунки, то соответствующие номера рисунков будут вставлены в таблицу. Если отмечено Создавать рисунки, то при сохранении данных о рисунках будут созданы недостающие рисунки.

При создании пояснительной записки создаётся соответствующий раздел с приведёнными выше таблицами.

Таблицы в записке нумеруются по разделу записки, например «Таблица 3.7.1 - Максимальные расчётные токи …». Книга Excel подписывается теми же номерами: заголовок таблицы на листе, имя листа (Табл 3.7.1 Ветви) и имя файла (Таблицы 3.7.1 - 3.7.2 Токовая загрузка для выбора оборудования.xlsx). Без пояснительной записки таблицы нумеруются по полю Шаблон названия таблицы: «Таблица 1», «Таблица 2».

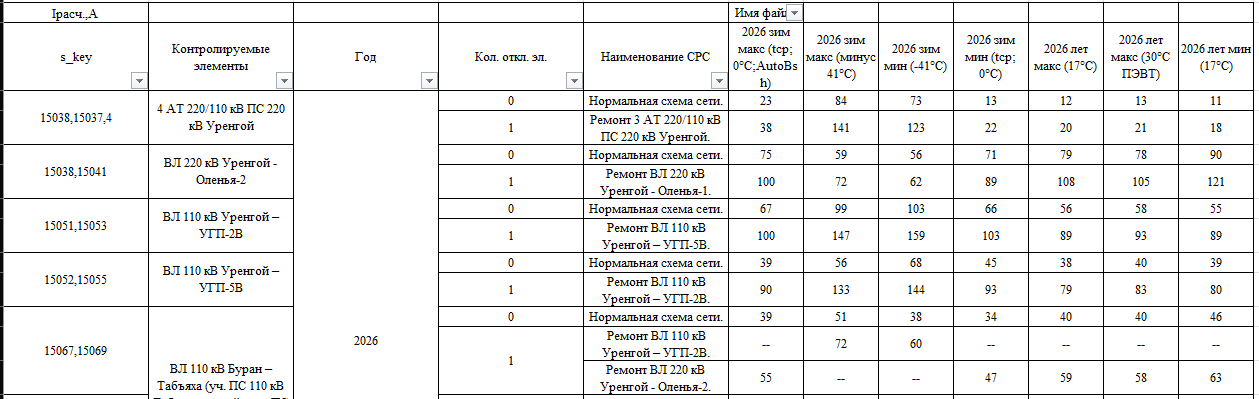

Прочие таблицы

Файл Таблицы Токовая загрузка для выбора оборудования (прочее).xlsx в подпапке Данные папки результатов.

Для максимальных значений токовой загрузки также формируется более подробная сводная таблица следующего вида.

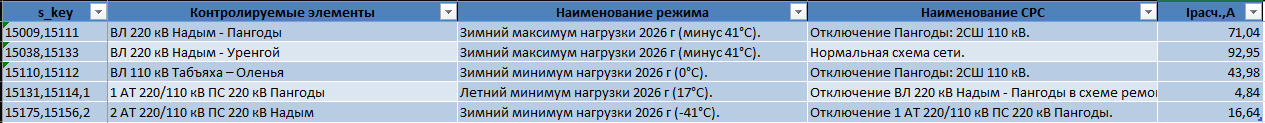

Минимальная токовая загрузка ветвей

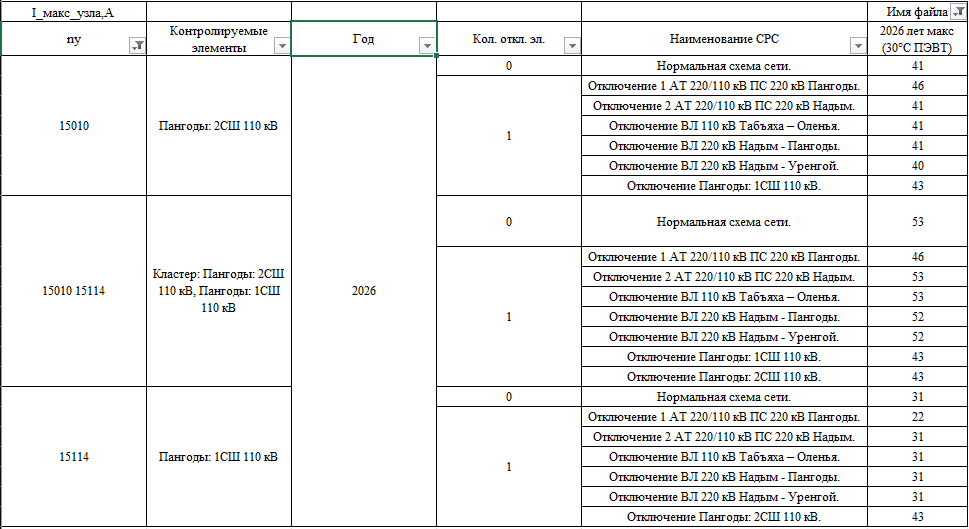

Таблица максимальной токовой загрузки узлов

Рассчитывается максимальная токовая нагрузка контролируемых узлов, что позволяет определить максимальную загрузку шин распределительного устройства (РУ).

В расчётах суммируются только токи, входящие в узел. Направление тока определяется по pl_ip. Ток ветви берётся со стороны узла (не максимальный ток по ветви).

В логах содержится информация о расчёте суммарных токов:

Для узлов, связанных выключателями, рассчитывается суммарный ток для этих узлов: сумма входящих токов в каждый узел минус ток по выключателям между узлами.
