панель Расчёт ТКЗ (тех. требований)¶
Панель выполняет расчёт токов КЗ в выбранных узлах и формирует сводную таблицу с расчётными значениями трёхфазного и однофазного тока КЗ, ударного тока и эквивалентного тока термической стойкости — для выбора параметров основного электротехнического оборудования.

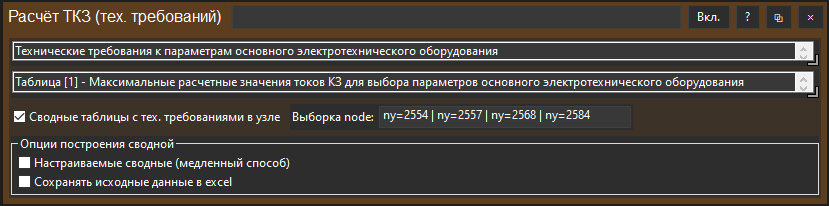

Поля панели¶
- Название раздела — заголовок раздела с таблицей в пояснительной записке. По умолчанию:
Технические требования к параметрам основного электротехнического оборудования. - Шаблон названия таблицы — в квадратных скобках номер первой таблицы, текст до и после скобок можно изменить.
- Сводные таблицы c тех. требованиями в узле и Выборка узлов справа — узлы, для которых определяются требования: выборка RastrWin3 или перечень номеров узлов через
,или;. - Опции построения сводной — как на панели Расчёт ТКЗ (таблицы).
Расчётные формулы¶
В расчётах используются следующие формулы:
, где
где X1, R1 — эквивалентные сопротивления прямой последовательности в точке КЗ, f = 50 Гц. Постоянная времени Ta одна для трёхфазного и однофазного КЗ.
Расчёт для одной точки КЗ можно выполнить в онлайн-калькуляторе справочника сайта; его формулы — на странице Калькулятор ударного тока и термической стойкости.
Длительность КЗ задаётся в поле T_kz таблиц узлы и ветви. Если поле не заполнено, принимается значение для класса напряжения из настроек (по умолчанию 0,1 с).
Результат¶

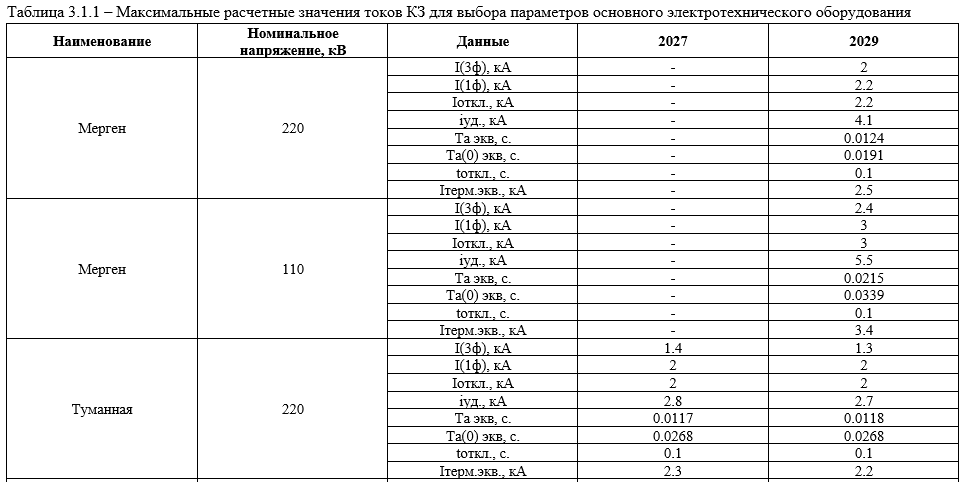

Сводная таблица технических требований записывается в файл ТКЗ тех. требования.xlsx в папке результатов.
При пояснительной записке таблица получает номер записки, например «Таблица 3.1.1», — тот же номер ставится в заголовок таблицы на листе и в имя файла (Таблицы 3.1.1 ТКЗ тех. требования.xlsx).
Если в задании присутствует панель Пояснительная записка (ТКЗ), эта таблица подтягивается в раздел «Технические требования к параметрам основного электротехнического оборудования» записки. Чтобы таблица попала в записку, должен быть отмечен чекбокс Сводные таблицы c тех. требованиями в узле и снят чекбокс Настраиваемые сводные (медленный способ).
