панель БРМ

Панель создаёт раздел пояснительной записки (Пояснительная_записка.docx) с таблицами баланса реактивной мощности и диапазонов напряжения. Те же таблицы сохраняются в книгу Excel с номерами, как в записке, например Таблицы 4.1 - 4.4 БРМ.xlsx.

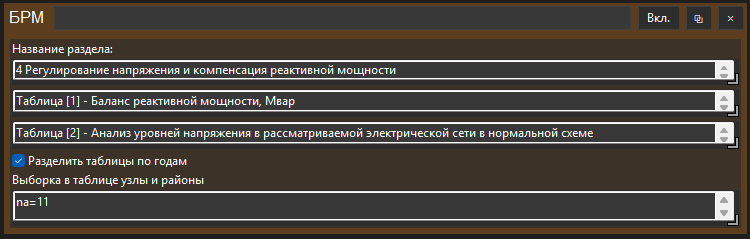

Поля панели

• Название раздела — по умолчанию [4] Регулирование напряжения и компенсация реактивной мощности; число в квадратных скобках задаёт номер раздела.
• Название таблицы 1 и Название таблицы 2 — названия таблиц баланса реактивной мощности и анализа уровней напряжения. Квадратные скобки отмечают место номера: в записке и в книге Excel туда подставляется номер по разделу — Таблица 4.1, Таблица 4.2 и далее.
• Разделить таблицы по годам (по умолчанию включено) — по таблице на каждый год режимов, к названию добавляется год, например (2026 г.). Нумерация сквозная: сначала таблицы баланса, затем таблицы напряжений.
• Выборка в таблице узлы и районы — сеть, для которой составляются таблицы, например na=1.

Таблицы

Таблица БРМ

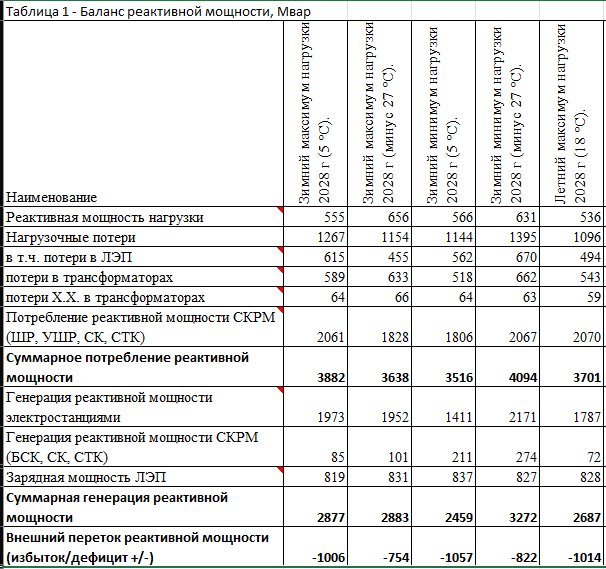

Данная функция позволяет по выборке для таблицы node и area сформировать таблицу баланса реактивной мощности следующего вида.

Для разделения генерации и потерь реактивной мощности в ЛЭП между смежными энергорайонами можно использовать команду, например, изменить [vetv: div=0.5; na=0].

Таблица диапазонов напряжения

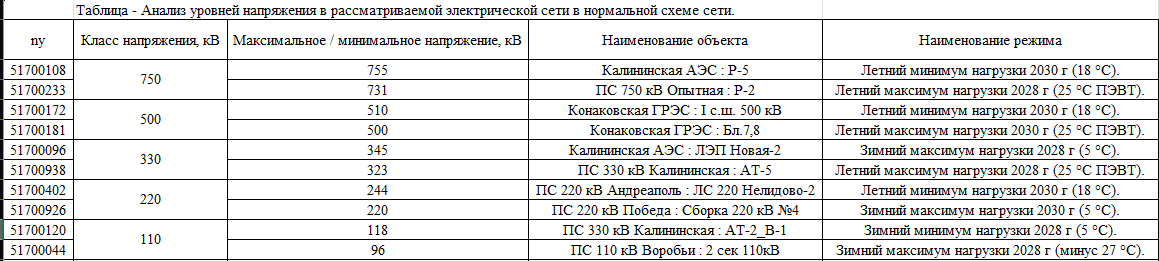

Для каждого класса напряжения в выбранной сети выполняется поиск узлов с максимальным и минимальным напряжением. Таблица имеет следующий вид.

Для исключения попадания в таблицу напряжения средней точки ЛЭП и трансформаторов можно задать команду анализ [-].

Пример задания
